🔧 L’essentiel sur les fusibles du compresseur de suspension C4 Picasso
Si le compresseur ne tourne plus, vérifiez d’abord ces deux fusibles avant de changer la pièce. Une panne électrique bête peut vous coûter des centaines d’euros en garage. Voici les repères à connaître sur le C4 Picasso (I et II, 2006‑2013) :
| Fusible | Ampérage / Couleur | Fonction | Emplacement |
|---|---|---|---|
| F10 | 20 A – Jaune | Alimentation directe du compresseur de suspension | Boîtier habitacle, à gauche du volant |
| F4 | 10 A – Rouge | Alimentation de la bobine du relais de compresseur | Même boîtier habitacle |
⚠️ Toujours vérifier les deux : un F4 grillé empêche le relais de commander le compresseur, même si le F10 est bon. Un fusible ne claque jamais par hasard – une fuite d’air sur un boudin use le compresseur, qui tire trop d’intensité et fait fondre le fusible.
Où se trouvent les fusibles de la suspension pneumatique sur C4 Picasso ?

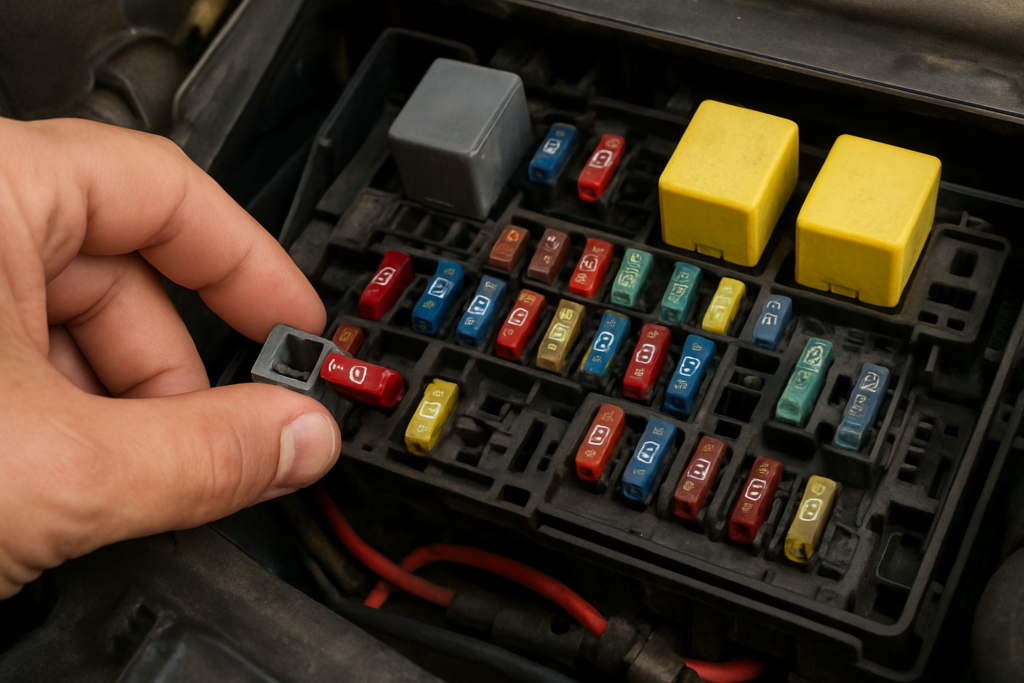

Le fusible du compresseur (F10, 20A jaune) se cache dans le boîtier de fusibles de l’habitacle, à gauche du volant, tandis qu’un second fusible (F4, 10A rouge) protège le relais de commande, dans le même boîtier. Inutile de sortir la boite à outils lourde : un simple cache plastique à déclipser suffit.

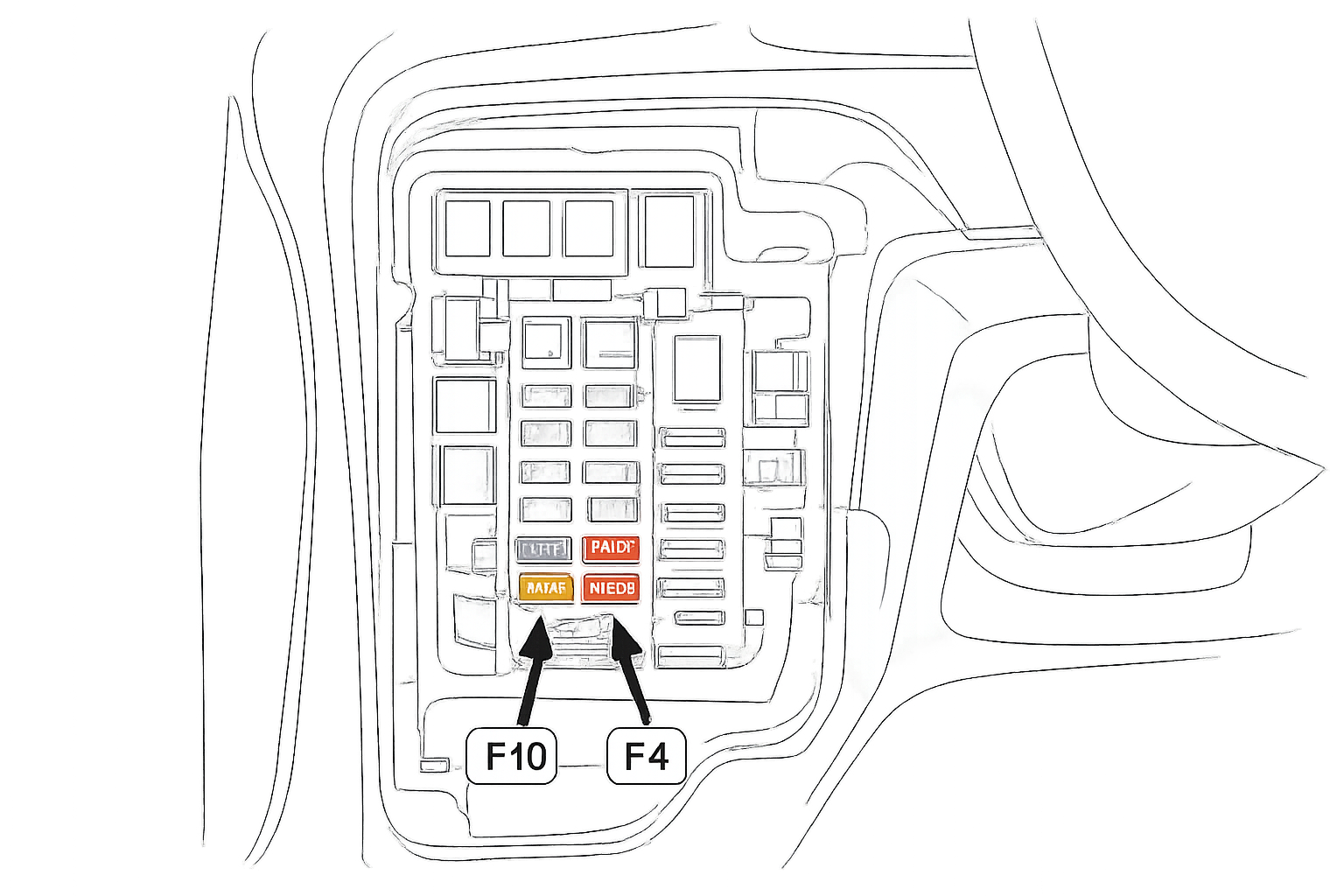

Sur le C4 Picasso (phase 1 comme phase 2), le boîtier d’habitacle est accessible sans démontage. Ouvrez la portière conducteur, repérez le volet amovible dans la planche de bord, côté gauche. Tirez doucement, le cache s’enlève. Vous tombez nez à nez avec une rangée de fusibles, parfois protégée par un couvercle transparent. Repérez les deux fusibles en suivant le schéma imprimé à l’intérieur du volet : le F10 (jaune, 20A) est souvent isolé sur une ligne dédiée aux équipements de confort, tandis que le F4 (rouge, 10A) se trouve à proximité des relais.
Si vous avez un doute sur l’année exacte ou la motorisation, sachez que sur les versions équipées d’un boîtier sous capot (maxi-fusibles), le circuit du compresseur ne passe généralement pas par là. J’ai vu des débutants perdre une heure autour de la batterie pour rien. Faites-moi confiance : commencez toujours par le boîtier gauche.
💡 Astuce de vieux bricoleur : Photographiez le boîtier avant de retirer un fusible. Le jour où vous enlevez trois fusibles pour les tester et que le chien passe dans l’atelier, vous serez content d’avoir une référence visuelle.
Pourquoi le fusible du relais (F4) est tout aussi indispensable ?
Le fusible F4 alimente la bobine du relais : sans lui, même avec un F10 intact, le compresseur ne recevra jamais l’ordre de démarrer. Beaucoup de propriétaires remplacent le compresseur sur un coup de tête simplement parce qu’ils n’ont pas contrôlé ce petit fusible rouge.
Le relais, c’est l’interrupteur télécommandé qui envoie le courant fort vers le compresseur. Il est piloté par le calculateur de suspension. Si la bobine n’est pas alimentée à cause d’un F4 grillé, l’ensemble reste muet. Sur les forums, on lit souvent « j’ai le défaut alimentation relais compresseur » alors que le problème est simplement un fusible oxydé ou fondu.
Pour le diagnostic, rien de plus simple : retirez le F4, examinez le filament. Si vous avez un multimètre, mesurez la continuité. Vous pouvez aussi intervertir temporairement avec un autre fusible de même calibre (10A) pour confirmer le défaut. Attention toutefois : si le fusible saute immédiatement, c’est qu’il y a un court-circuit ou un relais collé en aval. Ne mettez jamais un calibre supérieur pour « dépanner », c’est le meilleur moyen de griller un faisceau.
Reconnaître un fusible grillé sans être électricien
Un simple coup d’œil suffit la plupart du temps : un fusible grillé montre une coupure nette du filament métallique à l’intérieur du plastique coloré. Si le boîtier est sombre, éclairez-vous avec une lampe torche plutôt que de tirer au jugé.
Voici la méthode que j’applique au quotidien :
- 🟡 Repérez le fusible suspect (F10 ou F4).
- 🔍 Extrayez-le délicatement avec la pince prévue dans le couvercle de la boîte à fusibles (souvent logée à côté des fusibles de rechange).
- 👀 Tenez-le face à une source lumineuse : le filament doit être continu, sans dépôt noir ni interruption.
- 🔧 Si vous avez un multimètre, réglez-le sur la position continuité (bip) et touchez les deux broches métalliques. L’absence de bip = fusible HS.
Sur le C4 Picasso, certains utilisateurs signalent des fusibles « fatigués » qui ont chauffé sans fondre complètement. Dans ce cas, le plastique autour du filament devient opaque ou légèrement bombé. Quand je doute, je remplace : un fusible coute 20 centimes, une centrale électronique plusieurs centaines d’euros.
Suspension défaillante position basse : ne vous arrêtez pas au fusible
Un fusible fondu est souvent la conséquence d’une fuite aux boudins pneumatiques qui fait tourner le compresseur en continu jusqu’à l’épuisement – donc changer le fusible sans réparer la fuite ne tiendra que quelques jours. Les retours sur les forums sont unanimes : les boudins poreux de la C4 Picasso sont le point faible à partir de 100 000 km.
Les symptômes typiques d’un affaissement anormal :
- 🔻 La caisse s’abaisse d’un côté ou complètement après quelques heures d’arrêt.
- 🔊 Le compresseur se déclenche trop souvent, avec un ronronnement anormalement long.
- 💨 Présence de fuite d’air audible au niveau des soufflets arrière (test à l’eau savonneuse).
- ⚠️ Message « Suspension défaillante » et voyant orange au tableau de bord.
D’après les remontées du forum Caradisiac et L’Argus, un boudin percé fait surchauffer le compresseur qui, à son tour, grille son relais et fait sauter le fusible. C’est l’effet domino classique. Dans ce cas, il faut remplacer le(s) boudin(s) et vérifier l’état du compresseur (il peut avoir souffert). Sinon, vous rebrûlerez un fusible la semaine suivante.
Comment tester le compresseur de suspension C4 Picasso sans tout démonter ?
La méthode la plus fiable consiste à alimenter le compresseur directement sur la batterie (en respectant la polarité) après avoir débranché sa prise, ce qui permet de vérifier qu’il tourne sans passer par le calculateur. Mais je le répète : coupez le contact et protégez les câbles contre les courts-circuits.
Procédure pas à pas :
- Localisez le compresseur sous le véhicule, côté droit arrière, derrière le bouclier.
- Débranchez la connectique électrique du compresseur (une prise à plusieurs broches).
- Munissez-vous de deux fils électriques assez longs, avec des pinces crocodiles isolées.
- Reliez le gros fil positif du compresseur (souvent rouge) au pôle + de la batterie, et le négatif (masse) au châssis.
- Écoutez : le compresseur doit émettre un bourdonnement régulier. S’il claque, coince ou ne fait rien, il est probablement HS.
Attention : ne faites pas tourner le compresseur plus de 5 secondes à vide, il chauffe vite. Certains mécatroniciens préfèrent tester le relais en premier : retirez le relais du boîtier, alimentez la bobine (bornes 85 et 86) avec une pile 12V, et écoutez le « clic » de commutation. Si pas de clic, le relais est charbonné.
Réinitialisation suspension C4 Picasso : la manip qui sauve
Après toute intervention, il est indispensable d’effacer les défauts avec un outil de diagnostic compatible (valise Lexia/Diagbox) puis de réaliser une calibration de la hauteur de caisse ; un simple débranchement de batterie ne suffit pas. De nombreux propriétaires pensent que le système va se réinitialiser tout seul : c’est faux.
La procédure correcte :
- 🔌 Connectez la valise diagnostic sur la prise OBD (sous le tableau de bord).
- 📟 Entrez dans le calculateur de suspension (souvent nommé « Suspension hydraulique / pneumatique »).
- 🧹 Effacez tous les codes défauts, notamment « alimentation relais compresseur » ou « capteur hauteur incohérent ».
- 📏 Lancez la fonction « Calibration hauteur caisse » ou « Apprentissage positions ». Le véhicule doit être sur sol plat, porte fermée, sans charge.
- 🚗 Après calibration, faire un essai routier pour vérifier l’absence de voyant.
Sur les versions avec suspension pneumatique arrière uniquement, le calculateur gère aussi la correction d’assiette via l’ABS. Une mauvaise calibration peut perturber l’ESP. J’insiste : ne débranchez pas physiquement le calculateur de suspension tant qu’il communique avec les autres systèmes, comme le rappellent plusieurs tutoriels spécialisés. Seul le compresseur doit être isolé si vous passez à une solution à ressorts.
Où se trouve le relais compresseur suspension C4 Picasso et comment le diagnostiquer ?
Le relais du compresseur se situe dans le boîtier de fusibles habitacle, généralement à côté du F4, souvent marqué d’un pictogramme de compresseur ou repéré sur le schéma par « K » suivi d’un chiffre. Pas besoin de démonter la moitié de la planche de bord pour y accéder.
Pour le vérifier :
- 👂 Mettez le contact et écoutez un petit « clac » dans le boîtier quand le compresseur est censé démarrer.
- 🔄 Échangez-le avec un relais identique (par exemple celui du dégivrage arrière) pour confirmer le défaut.
- ⚡ Mesurez la tension aux bornes du relais – il doit y avoir 12V en entrée de puissance et la bobine doit recevoir un signal de commande.
Un relais fatigué présente souvent des contacts noircis ; parfois un léger ponçage au papier de verre fin (grain 1000) peut faire repartir la bête, mais je le déconseille : en 2026, un relais neuf coûte moins de 15 €. Si le relais a chauffé, changez-le sans hésitation, et vérifiez aussi le fusible correspondant (F4).
Mes astuces de terrain pour éviter les mauvaises surprises
Après une bonne dizaine d’interventions sur ces caisses, je garde toujours dans la boite à gants : deux fusibles de rechange (20A jaune et 10A rouge), une petite lampe test 12V et un schéma plastifié des fusibles. Ça m’a sauvé plus d’une fois au bord de la nationale.
Quelques réflexes simples :
- 🕒 Vérifiez la propreté des contacts dans le boîtier : l’humidité et l’oxydation peuvent créer de fausses résistances.
- 🧯 Si un fusible saute à répétition, cherchez un consommateur anormal, pas un fusible « plus costaud ».
- 📆 Remplacez les boudins pneumatiques par paire pour équilibrer l’usure, comme on le ferait avec des amortisseurs classiques.
- 🛠️ Envisagez de passer à une suspension classique à ressorts si le budget entretien devient trop lourd – plusieurs kits existent, bien documentés sur les forums.
Et si un jour vous entendez le compresseur tourner sans jamais monter la voiture, arrêtez tout : un boudin est probablement explosé. Insister ne fera que tuer définitivement le compresseur.
✨ Mon verdict
Le fusible du compresseur de suspension d’un C4 Picasso est LE point de départ à ne pas zapper. En 2026, je vois encore trop d’automobilistes se ruer sur un compresseur neuf à 400 € alors qu’un simple fusible F10 à 2 € aurait résolu leur panne. Le duo F10/F4 est le premier maillon de la chaîne : contrôlez-le toujours en début de diagnostic. Un coup d’œil, un test au multimètre, et vous gagnez un temps précieux.
Deuxième enseignement : un fusible qui fond n’est jamais un incident isolé. Derrière, se cache une fuite d’air, un relais fatigué ou un boudin poreux. Traiter la cause plutôt que le symptôme reste la philosophie du bricoleur malin. Les forums regorgent d’avis concordants : les boudins d’origine peuvent lâcher aux alentours des 150 000 km. Anticipez.
Enfin, munissez-vous d’un petit matériel de test – un multimètre à 15 balles et quelques fusibles de rechange – et vous deviendrez le héros de vos week-ends. La suspension pneumatique du C4 Picasso n’a rien de sorcier, c’est de l’air et de l’électricité, pas de la magie noire. Alors, vous en avez déjà grillé un, de fusible ? Racontez-moi votre mésaventure en commentaire, je suis curieux de voir comment vous vous en êtes sortis.
