Branchement chauffe-eau triphasé en monophasé : avis et retours d’expérience de la communauté

Arrêtez de tourner autour du pot : un chauffe-eau triphasé n’est pas foutu pour autant si vous passez en monophasé. Avec le bon kit, un multimètre et un brin de jugeote, l’affaire prend 30 minutes. Mais si vous vous plantez dans les ponts, vous chaufferez votre cumulus à la bougie. Voilà exactement quoi faire, étape par étape, sans fioritures.

Peut-on brancher un chauffe-eau triphasé en monophasé ?

Oui, un chauffe-eau triphasé peut fonctionner en monophasé, à condition qu’il soit équipé d’un thermostat mécanique tout bête. Les modèles qui embarquent une carte électronique de régulation (souvent avec afficheur digital) sont condamnés à rester en triphasé : tenter une conversion, c’est griller l’électronique à coup sûr.

Ce qu’il faut vérifier sur l’étiquette collée à l’intérieur du capot : la mention « couplage étoile 400 V / triangle 230 V » ou un schéma indiquant que les résistances peuvent être réarrangées en parallèle. Si vous ne trouvez rien, ouvrez le bornier : la présence de 6 plots (1 à 6) et d’un thermostat mécanique (gros cadran rotatif) est bon signe. Les forums d’électriciens, comme forum-electricite.com, regorgent de fils où l’on retrouve encore des Atlantic 051315 ramenés à la vie de cette façon.

Le matériel indispensable avant de toucher aux fils

Voici la liste à cocher, dans l’ordre. Rien de sorcier, mais si vous oubliez un élément, vous serez bon pour un deuxième aller-retour au magasin.

• Kit de conversion triphasé → monophasé (repères, ponts précâblés, parfois un nouveau bornier). Les grandes marques (Atlantic, Thermor) en proposent un dédié à leurs modèles. À défaut, un kit universel en GSB fera l’affaire, mais vérifiez qu’il couvre la puissance de votre résistance.
• Disjoncteur monophasé : 10 A (courbe C) pour un ballon de 1800 W, 16 A pour 2400 W. Si vous utilisez un contacteur heures creuses, adaptez son calibre.
• Fil électrique : du 2,5 mm² si le câble existant est en 1,5 mm² (fréquent en triphasé). En mono, l’ensemble de la puissance transite par une seule phase ; une section trop faible chauffe et peut fondre.
• Multimètre (calibre tension 600 V) pour relever les 230 V entre phase et neutre.
• Tournevis isolé, borniers rapides et une bonne lampe frontale.

J’insiste : si votre installation triphasée d’origine ne comporte pas de neutre (commun dans les vieux tableaux), il faudra tirer un conducteur neutre supplémentaire depuis le tableau. Sans neutre, pas de 230 V entre phase et neutre, et le chauffe-eau ne chauffera pas correctement.

Le schéma de branchement en 3 étapes (sans prise de tête)

Commencez par couper le disjoncteur général, vérifiez l’absence de tension, puis suivez ce cheminement. Tout se joue au niveau du bornier du chauffe-eau.

Étape 1 – Repérez les résistances
Sur un cumulus triphasé, vous avez généralement 6 plots : les plots 1-2-3 étaient reliés aux phases L1, L2, L3, et les plots 4-5-6 étaient pontés ensemble (couplage étoile sans neutre). Dans le kit de conversion, vous trouverez un pont qui relie 1 à 2 à 3, et un autre pont qui relie 4 à 5 à 6. Ainsi les deux groupes de trois résistances se retrouvent en parallèle. Étape 2 – Raccordez phase et neutre

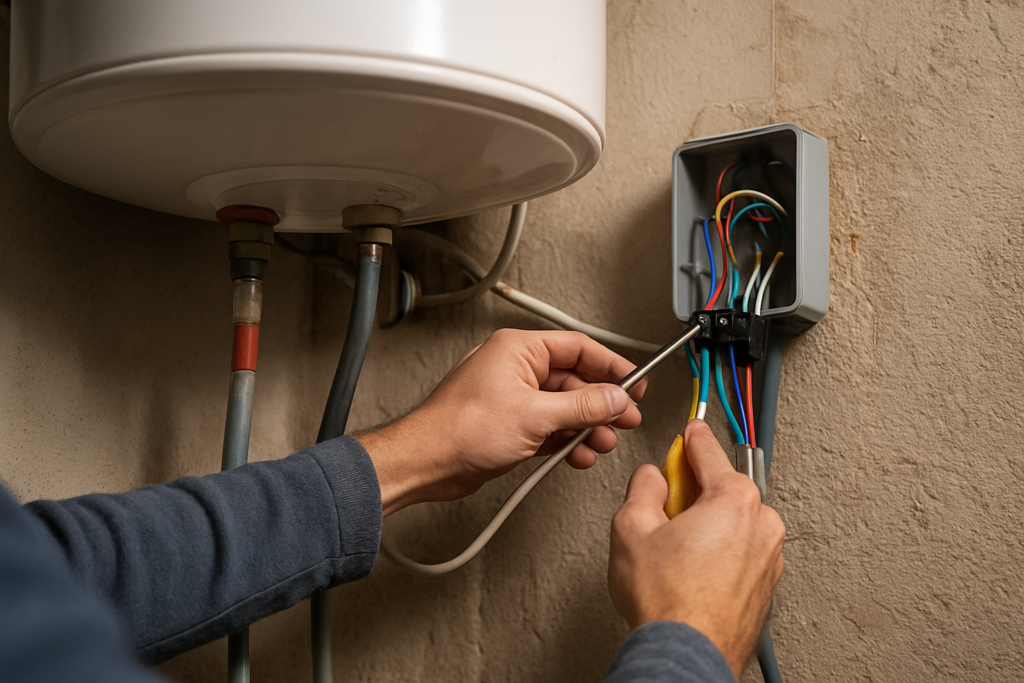

Prenez le fil de phase venant du disjoncteur monophasé et serrez-le sur le bornier repéré « Phase » (souvent les plots 4-5-6 après pontage). Le conducteur neutre, lui, va sur les plots 1-2-3 une fois pontés. Vérifiez que la liaison de terre est bien reconnectée. Étape 3 – Protégez le circuit
Installez un disjoncteur divisionnaire 10 A ou 16 A dédié, en aval du contacteur heures creuses si vous en avez un. Branchez la phase sur la borne de sortie du disjoncteur et le neutre sur le bornier neutre du tableau. Refermez le capot du chauffe-eau, et seulement après avoir vérifié qu’il est plein d’eau, remettez le courant.

Comment brancher un chauffe-eau Atlantic triphasé en monophasé (exemple concret)

Le ballon Atlantic ACI réf. 051315 de 150 litres est un cas d’école. En triphasé d’origine, il délivrait 1800 W sans souci. Après passage en monophasé avec un branchement bricolé, un utilisateur sur le forum Plombiers Réunis ne mesurait plus que 350 W en fonctionnement. L’eau était à peine tiède. Le coupable : un mauvais pontage des résistances.

La solution, selon les pros du forum, a été d’utiliser le kit de conversion Atlantic dédié, qui inclut les ponts préformés et un schéma très clair. Le principe : les plots 1-2-3 sont reliés au neutre, les plots 4-5-6 à la phase. Le thermostat mécanique, lui, reste en série sur la phase. Résultat : le cumulus est repassé à 1800 W et deux douches quotidiennes ne posent plus problème.

Les modèles Atlantic de la gamme « Chaufféo » sont dits « tous courants » et supportent nativement le mono ou le tri, mais le kit de conversion reste utile pour éviter les erreurs de câblage. Si vous avez un Thermor ou un De Dietrich, le principe est identique ; seule la numérotation des plots peut varier.

La section des fils et la protection : ne faites pas l’impasse

En monophasé, la totalité du courant passe par une seule paire de conducteurs. Si votre ancien câble triphasé était en 1,5 mm², il peut devenir dangereux une fois les résistances branchées en parallèle. Pour un ballon de 1800 W sous 230 V, l’intensité atteint 7,8 A. Un câble de 1,5 mm² peut le supporter sur une courte distance (moins de 10 mètres), mais dès que la longueur dépasse 15 mètres, le 2,5 mm² devient obligatoire pour éviter une chute de tension et un échauffement.

• 🔸 Absence de neutre : dans de nombreuses installations triphasées anciennes, seules les 3 phases et la terre arrivent au chauffe-eau. Il faut impérativement ajouter un neutre. Sans lui, les résistances ne seront pas alimentées en 230 V.
• 🔸 Disjoncteur : un 10 A courbe C est suffisant pour 1800 W. Si votre contacteur HC/HP est un modèle 16 A, vous pouvez rester sur du 16 A. Ne dépassez pas 20 A, sous peine de ne plus protéger le câble.
• 🔸 Bornes : utilisez des bornes à visser ou des Wago bien serrés. En mono, un faux contact chauffe davantage.

Sur le forum Construire.com, plusieurs bricoleurs ont constaté que leur disjoncteur sautait après conversion, simplement parce qu’ils avaient conservé un disjoncteur tétrapolaire et n’avaient pas prévu de neutre dédié. Un petit coup de multimètre en amont vous évitera cette mésaventure.

Les 4 bourdes classiques qui ruinent un chauffe-eau

Voici les erreurs que je vois chaque semaine sur les forums. Lisez-les, imprimez-les, et collez-les à côté du cumulus.

• 🚫 Brancher directement les 3 phases sur la phase mono : vous créez un court-circuit entre phases, si elles ne sont pas pontées proprement selon le schéma parallèle.
• 🚫 Oublier de vérifier le type de thermostat : un thermostat électronique (par exemple sur un chauffe-eau thermodynamique) claquera au premier essai.
• 🚫 Négliger le neutre : sans neutre, la tension aux bornes des résistances est erratique, la chauffe devient ridicule.
• 🚫 Se passer du kit de conversion : le kit contient les ponts dimensionnés pour supporter l’intensité. Avec des fils volants, vous risquez un échauffement localisé.

Si vous décelez un chauffe-eau triphasé sans neutre, le kit de conversion est souvent encore plus crucial, car il réorganise le couplage des résistances pour fonctionner exclusivement en 230 V avec neutre, sans compromis.

Vérification finale avant de lancer la chauffe

Une fois tout remonté, ne remettez pas le courant tête baissée. Procédez dans l’ordre :

1. Assurez-vous que la cuve est pleine d’eau (ouvrez un robinet d’eau chaude jusqu’à écoulement continu).
2. Au multimètre, mesurez la tension entre la phase (borne L) et le neutre (borne N) au niveau du bornier du chauffe-eau : vous devez trouver environ 230 V (tolérance ±10 %). Si vous lisez 400 V, vous avez encore un couplage triangle entre phases – arrêtez tout.
3. Mettez sous tension et, si vous avez une pince ampèremétrique, mesurez le courant sur le fil de phase. Pour 1800 W, attendez-vous à environ 7,8 A.
4. Après une heure de chauffe, vérifiez que l’eau est bien chaude et que le disjoncteur ne s’est pas déclenché.

Sur forum-electricite.com, un membre raconte avoir découvert que son ballon chauffait à moitié parce qu’il avait oublié de déplacer un pont sur la résistance 2. Une simple mesure de courant lui a mis la puce à l’oreille ; ne zappez pas ce contrôle.

N’oubliez pas non plus de vérifier que le contacteur heures creuses bascule bien en position « marche » pendant la période dédiée. Un contacteur triphasé mal adapté en mono peut rester bloqué.
