🔌 Câblage relais Finder 24V / 220V – l’essentiel en un coup d’œil
| Élément | Borne / Connexion | À retenir |
|---|---|---|
| Bobine 24 V DC | A1 (+) et A2 (0 V) | Ajouter une diode de roue libre si commandé par un transistor ou automate. Protéger la bobine avec un fusible adapté (max 1 A). |
| Contact NO/NC auxiliaire | 11 (commun), 12 (NF), 14 (NO) | Sert souvent au retour d’état ou à l’auto-maintien. Respecter la polarité si le relais intègre une diode ou un voyant. |
| Contact de commutation 220 V AC | 21 (commun), 22 (NF), 24 (NO) | Câbler la phase sur 21 (ou 11), le neutre reste direct sur la charge. La charge se connecte entre la borne NO et le neutre. |
| Sections de câble | Bobine : 0,5 – 1,5 mm² Puissance : 2,5 mm² pour 10 A |
Respecter la distance de sécurité entre la partie BT (bobine) et la partie HT (contacts). Isolation renforcée indispensable. |
| Montage | Rail DIN EN 60715 | Utiliser un support à bornes à ressort ou à cage, serrer au couple spécifié par le fabricant. |
Quand on doit piloter une charge en 220 V alternatif depuis un circuit de commande en 24 V continu, le relais Finder est une valeur sûre. Son câblage, bien que technique, suit une logique simple une fois qu’on a identifié les bonnes bornes. Je vous livre ici la méthode qui m’a sauvé la mise à plusieurs reprises, sans blabla inutile.
À quoi sert un relais Finder ?
Un relais Finder sert d’interface entre un circuit de commande basse tension et un circuit de puissance. Concrètement, il permet d’allumer un moteur 220 V, une lampe ou une pompe avec un simple signal 24 V DC issu d’un automate, d’un programmateur ou d’un interrupteur.
Sur un tableau électrique, on le retrouve pour automatiser l’éclairage, les portails, les pompes d’arrosage ou les machines simples. L’avantage principal, c’est l’isolation galvanique entre la bobine et les contacts : aucun risque de retour de tension. Les relais de la série 55 ou 62 de chez Finder sont conçus pour cet usage avec un pouvoir de coupure jusqu’à 10 A en AC.

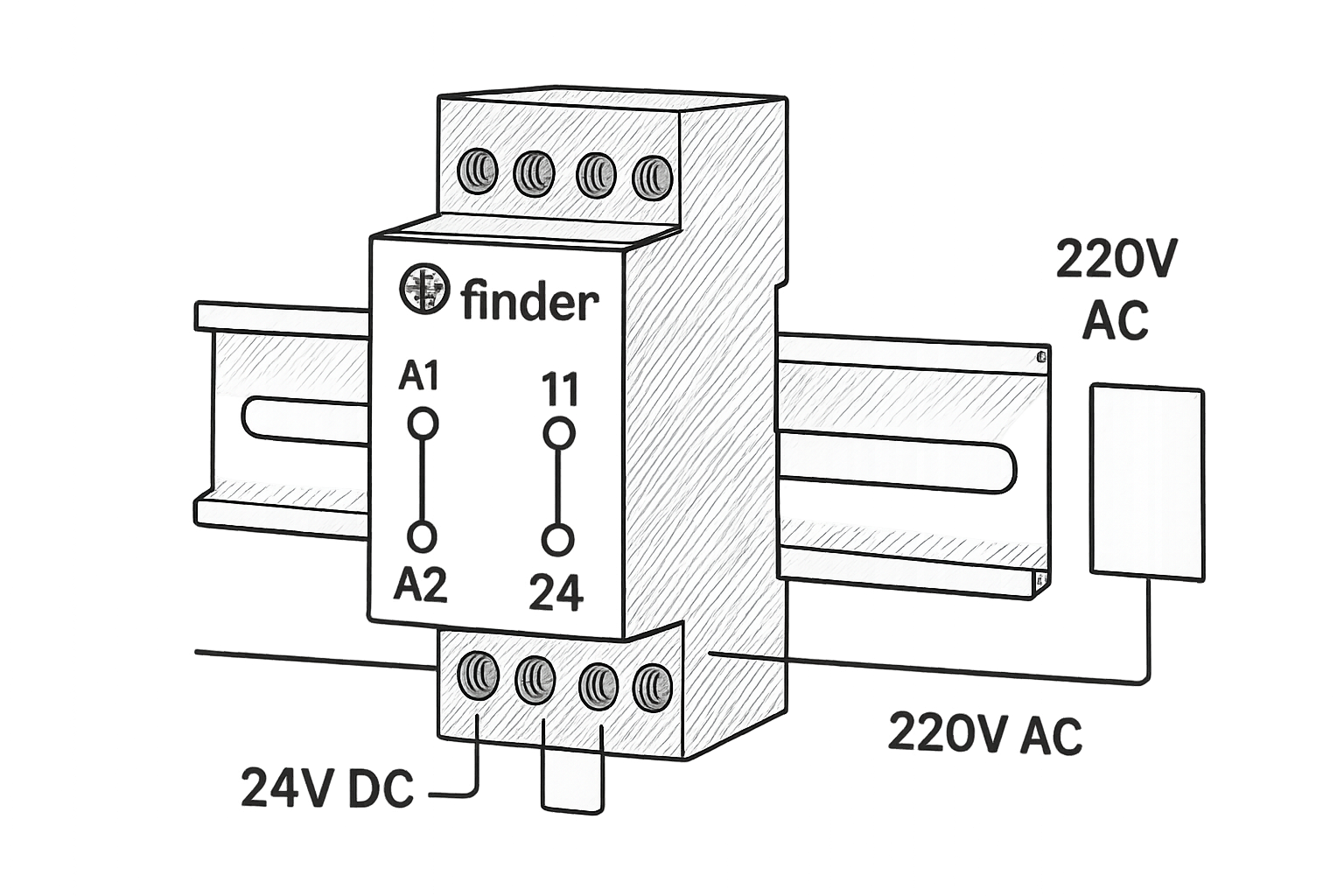

Repérage des bornes : A1, A2, 11-12-14, 21-22-24
Avant de toucher un fil, voici la correspondance exacte des bornes que vous allez utiliser.
- A1 / A2 : alimentation de la bobine 24 V DC (A1 = +24 V, A2 = masse).
- 11 – 12 – 14 : premier jeu de contacts (auxiliaire), souvent utilisé pour le retour d’état ou l’auto-maintien. 11 est le commun, 12 le normalement fermé (NF), 14 le normalement ouvert (NO).
- 21 – 22 – 24 : second jeu de contacts, cette fois pour la puissance 220 V. Même logique : 21 commun, 22 NF, 24 NO.
Certaines bases (comme le 92.43 pour le relais 62.32) comportent 11 bornes, mais seules ces huit-là sont utilisables. Le schéma gravé sur le côté du relais vous confirmera la disposition exacte.
Câblage de la bobine 24 V DC : branchement, protections et tension minimale
Pour alimenter la bobine, reliez un fil au positif 24 V sur la borne A1 et le 0 V sur la borne A2. Si votre commande est un automate ou un transistor, ajoutez une diode de roue libre (anode sur A2, cathode sur A1) pour absorber les surtensions à l’ouverture. C’est impératif sous peine de griller le contact du module de commande.
La tension minimale d’enclenchement d’un relais 24 V se situe généralement entre 80 % et 85 % de la tension nominale, soit 19,2 V à 20,4 V. En dessous, le relais ne collera pas de façon fiable. Une fois enclenché, la tension de maintien peut descendre jusqu’à 50 % (12 V), mais pour un usage domestique on reste au plus près des 24 V. Si votre alimentation est un peu juste, certains modèles acceptent une plage de 0,8 à 1,1 × Un, soit 19,2 à 26,4 V.
En parallèle de la bobine, il est possible de monter jusqu’à 15 boutons poussoirs de 1 mA max (230 V) pour créer une commande déportée. Utilisez toujours un module de protection (RC, varistance ou diode) selon la notice technique Finder.
Câblage des contacts 220 V AC : phase, neutre, charge
Pour la partie puissance, le montage est classique : on coupe la phase avec le contact du relais. Voici comment procéder pas à pas.
- Amenez le fil de phase du disjoncteur sur la borne 21 (ou 11 si vous utilisez l’autre contact).
- Depuis la borne 24 (NO), tirez un fil vers l’entrée de la charge (lampe, moteur, etc.).
- Le neutre reste directement raccordé à la charge, sans passer par le relais.
- Si vous utilisez le contact 22 (NF), la charge sera alimentée quand le relais est au repos. Pratique pour un voyant de défaut, mais attention à la sécurité.
Les sections de câble dépendent de l’intensité. Avec un relais prévu pour 10 A, du 2,5 mm² est le minimum réglementaire. Pour la bobine, du 0,75 mm² ou 1 mm² suffit. Respectez toujours la distance de sécurité entre les bornes BT et HT, et vérifiez que le relais possède une isolation renforcée (double isolation) si vous le montez dans une armoire accessible.

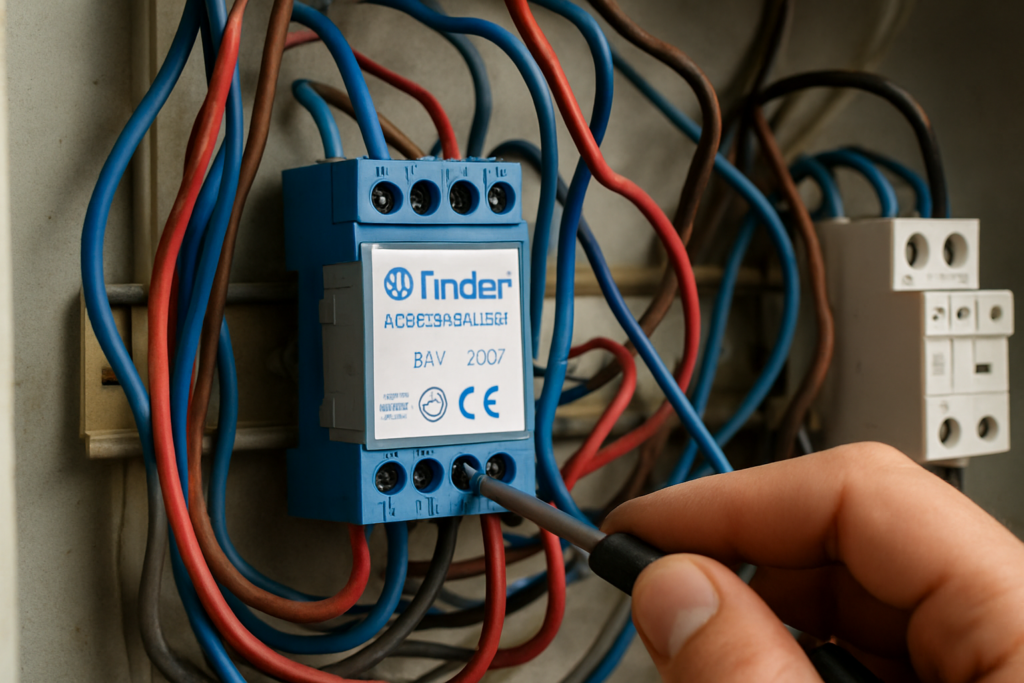

Montage sur rail DIN, serrage et tests à vide
Une fois le câblage effectué, enclenchez le support (type 94.54 ou 94.84) sur un rail DIN de 35 mm. Vissez les connexions au couple recommandé (généralement 0,5 à 0,8 Nm). Un serrage insuffisant entraîne un échauffement, un serrage excessif écrase le conducteur. Si vous utilisez des bornes à ressort, un simple appui suffit : le système maintient la pression automatiquement.
Avant de mettre la charge sous tension, faites un test à vide : alimentez la bobine en 24 V, écoutez le claquement franc du relais. Mesurez la continuité entre 21 et 24 : elle doit être nulle (quelques ohms). Contrôlez aussi l’isolement entre la bobine et les contacts. Si tout est bon, vous pouvez brancher la charge.
Pour un branchement relais 24 V 220 V sur sortie de portail, le principe est identique : le contact sec du portail commande la bobine, et le relais enclenche l’éclairage ou la gâche. Pensez à synchroniser la temporisation si besoin.
✨ Mon verdict
Après avoir câblé des dizaines de relais Finder, je retiens trois règles d’or. Premièrement, identifiez toujours les bornes sur le schéma du relais avant de brancher quoi que ce soit – A1/A2 pour la bobine, 11‑14 ou 21‑24 pour la charge. Deuxièmement, protégez systématiquement la bobine avec une diode si elle est pilotée par de l’électronique, et utilisez du câble 2,5 mm² pour les contacts de puissance. Troisièmement, testez à vide avant la mise sous tension réelle : un relais qui claque ne veut pas toujours dire que le contact passe.
Le montage sur rail DIN reste le plus fiable, à condition de respecter le couple de serrage et l’isolation entre les parties. En cas de doute, un multimètre vous dira tout. Avec ces précautions, votre installation durera des années sans ratés. Et vous, quel usage prévoyez-vous pour votre relais 24 V / 220 V ? Laissez-moi un commentaire, je serai ravi d’y jeter un œil.
❓ Foire aux questions
Est-ce important dans quel sens vous branchez un relais 24 V DC ?
La bobine d’un relais standard n’a pas de polarité, mais dès qu’un voyant ou une diode de protection est intégré, le sens compte. Dans ce cas, A1 doit recevoir le positif et A2 le négatif. Toujours consulter le schéma du relais pour vérifier la présence d’une diode. Si vous inversez, la diode peut se mettre en conduction, court-circuiter la bobine et griller le relais. Les relais Finder avec voyant + diode (réf. 99.02) imposent une polarité stricte, souvent indiquée par un petit triangle sur le boîtier.
Comment savoir si un relais Finder est HS ?
Commencez par écouter le déclic : si le relais ne claque pas quand vous mettez 24 V entre A1 et A2, la bobine est peut-être coupée. Mesurez ensuite la résistance entre les contacts NO (ex : 21 et 24) avec le relais enclenché : elle doit être inférieure à 1 ohm. Une valeur élevée indique des contacts brûlés ou oxydés. Vérifiez aussi l’absence de collage : au repos, la résistance entre 21 et 22 doit être nulle. Enfin, examinez l’aspect du boîtier : une déformation ou une odeur de brûlé signe un défaut. Source : 50factory
Quelle section de câble utiliser pour le circuit de commande et la puissance ?
Pour la bobine 24 V, du 0,5 à 1,5 mm² suffit. Pour les contacts 220 V, tout dépend de l’intensité : 1,5 mm² jusqu’à 16 A (éclairage), 2,5 mm² pour 10 A (recommandation standard pour les circuits de puissance domestiques). Dans tous les cas, respectez la norme NF C 15‑100 et les distances d’isolement. Source : Finder – série 55
Peut-on utiliser le contact NO et NF en même temps ?
Oui, sur un relais inverseur vous pouvez utiliser le NO pour une charge et le NF pour une autre, à condition de respecter les intensités et tensions maximales. La borne commune (11 ou 21) transporte la source, tandis que 12 (NF) et 14 (NO) distribuent l’énergie. Attention : le pouvoir de coupure diminue en courant continu. Source : Forum électricité
Quel modèle de relais Finder choisir pour 24 V / 220 V ?
Pour un usage domestique, la série 55.32 ou 62.32 avec une bobine 24 V DC et des contacts 10 A / 250 V AC est un excellent choix. Vérifiez la puissance de la charge : un moteur monophasé demande un relais avec un pouvoir de coupure AC1 suffisant. Le support 94.54 facilite le montage sur rail. Consultez toujours la fiche technique complète pour choisir le matériau des contacts (AgNi, AgSnO2) adapté à votre application.
