Variateur Legrand va-et-vient : schéma de câblage, branchement et configuration

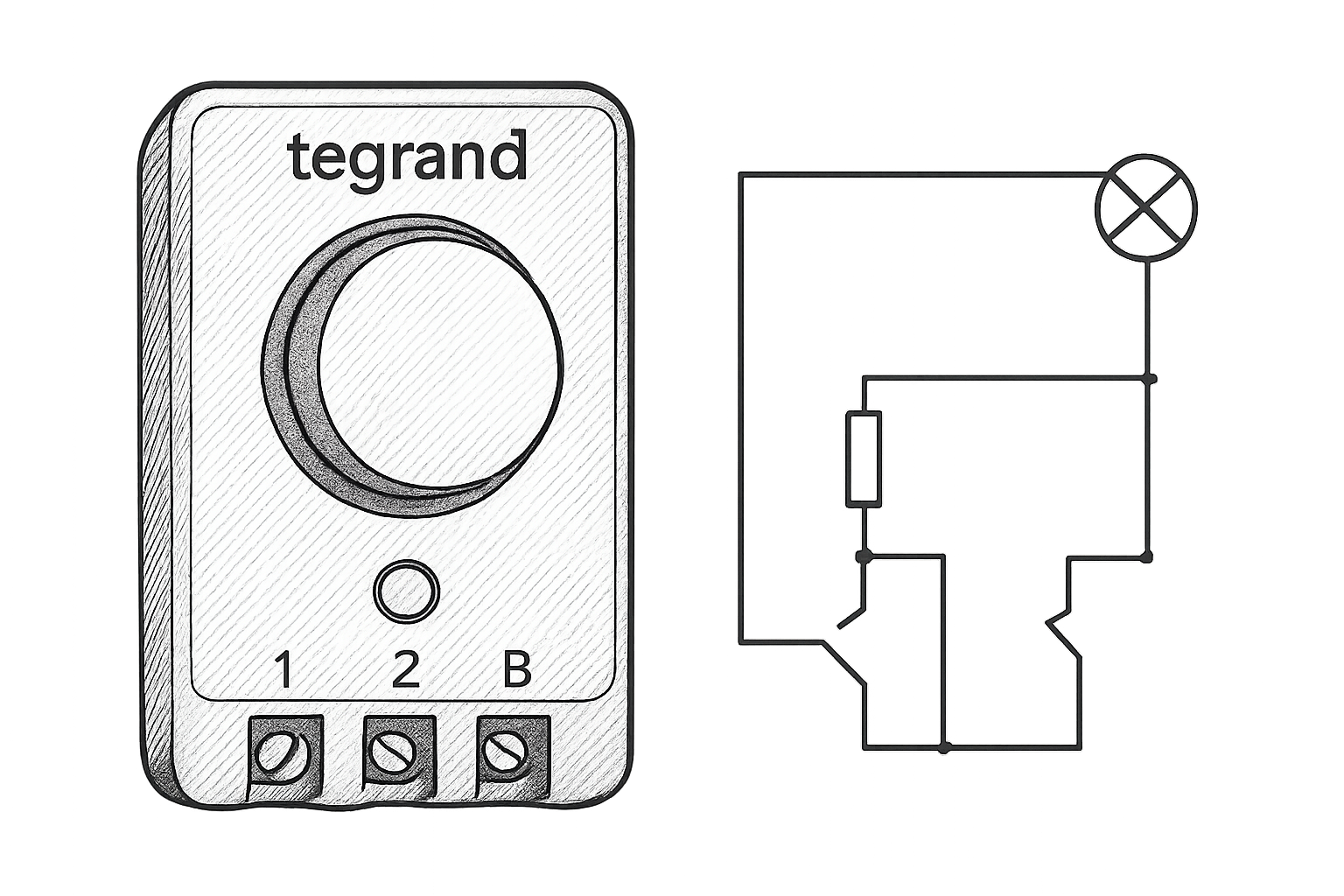

Schéma de câblage du variateur Legrand en va‑et‑vient

Pour brancher un variateur Legrand (modèle 784 05 ou gamme Céliane) en va‑et‑vient, vous devez remplacer l’un des deux interrupteurs traditionnels par le variateur et l’autre par un poussoir (interrupteur à rappel), tout en respectant un câblage à trois fils bien précis. Le variateur dispose de trois bornes, souvent repérées 1, 2 et B (ou un symbole de navette). Ce n’est pas un simple variateur rotatif : il embarque une électronique capable de mémoriser le niveau de lumière et de réagir aux impulsions du poussoir éloigné. Voici le raccordement à réaliser (comparez toujours avec la notice officielle de votre modèle) :

• Borne 1 (variateur) : phase (fil d’alimentation 230 V).
• Borne 2 (variateur) : retour de la lampe, c’est‑à‑dire le fil qui part vers l’ampoule. C’est aussi cette borne qui, via un fil navette, rejoindra la borne correspondante du poussoir.
• Borne B (variateur) : second fil navette à destination du poussoir. Sur le poussoir, ce fil se branche sur l’autre borne libre.

Du côté du point de commande éloigné, on n’utilise plus un interrupteur va‑et‑vient classique mais un poussoir simple sans voyant. Le poussoir reçoit donc les deux navettes issues des bornes 2 et B du variateur. Aucune phase ne doit arriver directement dans le boîtier du poussoir. Cette disposition, souvent qualifiée de “variateur placé côté retour lampe”, est la seule qui garantit un fonctionnement sans à‑coups. Si vous placez le variateur du côté de l’arrivée phase, vous risquez de voir l’ampoule s’allumer toute seule ou refuser de s’éteindre, car le variateur n’est pas conçu pour gérer la phase en amont du montage va‑et‑vient. Les forums spécialisés, comme celui de Bricoleur du Dimanche, le rappellent régulièrement : sur un variateur Legrand 784 05, la borne 2 est impérativement le retour lampe.

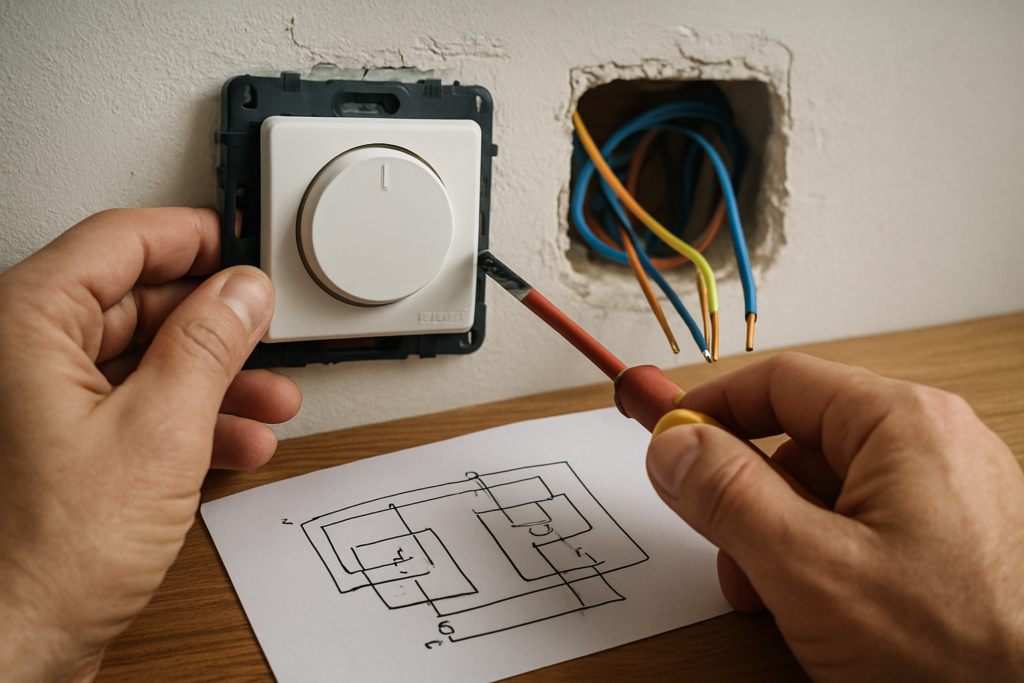

Comment installer un variateur Legrand pas à pas ?

L’installation se fait en cinq gestes clés : couper le courant, remplacer le matériel, câbler, configurer le mode et tester avec des ampoules compatibles.

1. Coupez le disjoncteur général et vérifiez l’absence de tension à l’aide d’un VAT (vérificateur d’absence de tension).
2. Démontez l’interrupteur va‑et‑vient situé côté retour lampe. Repérez le fil de retour lampe (souvent de couleur violette ou orange dans une installation aux normes, mais ce peut être n’importe quelle autre couleur).
3. Connectez le variateur :
   • Fil de phase → borne 1.
   • Fil retour lampe → borne 2.
   • Les deux navettes partant vers le second boîtier → une sur la borne 2 (partagée avec le retour) et l’autre sur la borne B.
4. Remplacez l’autre interrupteur par un poussoir Legrand (sans voyant). Branchez les deux navettes sur les deux bornes du poussoir, sans vous préoccuper de l’ordre.
5. Remettez le courant et procédez à la configuration logicielle (voir section suivante) avant de fixer définitivement les plaques de finition.

Cette méthode est valable aussi bien pour les variateurs de la série Céliane que pour les anciens modèles Mosaic 784 05. La seule différence réside parfois dans la disposition des bornes (repérage chiffré ou symboles), mais le principe reste identique.

Configuration obligatoire : le mode va‑et‑vient avec AUX2

Une fois le câblage terminé, le variateur n’est pas encore prêt. Il faut impérativement le forcer en mode va‑et‑vient en appuyant sur la touche AUX2 à l’aide d’un petit tournevis isolé. Sans cette étape, le variateur se comporte comme en mode poussoir classique et la lampe risque de clignoter, de s’allumer intempestivement ou de ne pas répondre au second point de commande. La procédure exacte peut varier légèrement d’un millésime à l’autre, mais voici la marche à suivre sur la plupart des modèles récents (notamment ceux dotés de la fonction écovariateur) :

• Coupez brièvement l’alimentation puis remettez-la.
• Repérez la touche AUX2, souvent dissimulée derrière la façade ou à l’arrière du mécanisme (consultez la notice officielle).
• Maintenez la touche enfoncée jusqu’à ce que la LED de diagnostic change de couleur (par exemple, rouge fixe ou vert fixe selon le mode de charge détecté).
• Relâchez, puis effectuez un appui bref pour basculer entre les modes : le variateur est livré en mode poussoir ; un cycle vous fera passer en mode va‑et‑vient (identifiable par une combinaison spécifique de clignotements – voir la documentation Legrand).

La notice technique (document Legrand F02442FR) est très claire sur ce point : en cas d’oubli, “la lampe s’allume mais il est impossible, ni de la faire varier, ni de l’éteindre” ou “la lampe s’allume toute seule de façon intempestive”. C’est presque toujours un défaut de mode, pas un défaut matériel. Une fois le mode va‑et‑vient activé, le variateur reconnaît automatiquement la charge (capacitive ou inductive) et mémorise le dernier niveau de luminosité. Vous pouvez alors varier l’intensité depuis les deux points de commande sans perdre la fonction va‑et‑vient.

Problèmes courants et solutions avec un variateur Legrand

Les retours d’expérience sur les forums pointent trois causes principales de dysfonctionnement : un mauvais câblage, l’absence de configuration en mode va‑et‑vient et l’utilisation d’ampoules non dimmables.

Pourquoi le variateur Legrand ne fonctionne-t-il pas ?

Si le variateur semble mort ou ne réagit plus, vérifiez :

• Alimentation : la phase est‑elle bien sur la borne 1 ? Un multimètre vous confirmera la présence de 230 V.
• Retour lampe : branchez un récepteur simple (une douille avec ampoule à filament) directement sur les bornes 1 et 2 pour voir si le variateur pilote la charge. Si rien ne se passe, le variateur peut être HS.
• Mode de charge : un variateur mal réglé (mode capacitif forcé avec une ampoule inductive, ou l’inverse) peut rester bloqué. Faites un reset usine en maintenant simultanément les touches AUX1 et AUX2 (voir notice) pour qu’il refasse une reconnaissance automatique.
• Compatibilité LED : les LED bas de gamme non dimmables provoquent des scintillements ou une absence de gradation. Utilisez des ampoules portant la mention “dimmable” et compatible variateur à coupure de phase.

Pourquoi le va‑et‑vient ne fonctionne plus après l’installation du variateur ?

L’autre point de commande (poussoir) n’éteint ou n’allume plus la lumière. Les raisons les plus fréquentes :

• Mauvais type de second interrupteur : vous avez conservé un vrai interrupteur va‑et‑vient à deux positions stables. Or le variateur a besoin d’une simple impulsion (poussoir à rappel). Remplacez‑le par un poussoir Legrand ordinaire.
• Fil de navette coupé ou mal serré : vérifiez les connexions sur les bornes 2 et B du variateur et sur le poussoir. Un faux contact interrompt la communication.
• Mode non paramétré : comme expliqué plus haut, sans la configuration AUX2, le variateur ignore les impulsions venant du poussoir. Revenez à la touche AUX2.

Variateur Legrand Céliane et LED : particularités

Les gammes récentes comme le Legrand Céliane Rotary ou le variateur toutes charges Mosaic 2 fils simplifient l’installation en proposant une reconnaissance automatique de la charge, sans neutre, et des réglages fins de butée haute et basse. Si vous utilisez des ampoules LED, le variateur doit impérativement être en mode capacitif (ou capacitif forcé) pour éviter le phénomène de “ghost voltage” qui fait briller la lampe éteinte. La sélection se fait toujours via la touche AUX2 : la LED de diagnostic doit afficher rouge fixe pour le mode capacitif auto (ou rouge clignotant pour le capacitif forcé). Un voyant vert indique le mode inductif, réservé aux lampes halogènes à transformateur ferromagnétique. Cette distinction est capitale pour un fonctionnement silencieux et sans papillotement. La notice officielle Legrand (référence F02442FR) détaille les combinaisons de touches et le code couleur. Pensez à la télécharger avant de vous lancer, surtout si vous avez un variateur Legrand Céliane notice introuvable au fond d’un tiroir.

Schéma va‑et‑vient variateur Legrand : résumé graphique

Pour les bricoleurs qui préfèrent un plan clair, voici un tableau de connexion qui résume l’affectation de chaque fil. Vous pouvez le conserver à côté du variateur pendant le chantier.

Borne variateur	Fonction	Destination
1	Phase (230 V)	Arrivée du tableau électrique
2	Retour lampe + Navette 1	Ampoule et une borne du poussoir distant
B	Navette 2	L’autre borne du poussoir

Ce schéma est valable pour les modèles Legrand 784 05, Céliane avec poussoir, ainsi que les variateurs universels Mosaic. N’oubliez jamais que le second point de commande doit être un poussoir, pas un interrupteur va‑et‑vient ordinaire. Si vous avez un doute, contactez un électricien ou consultez le forum Bricoleur du Dimanche où des passionnés ont partagé leurs propres schémas.

Variateur va‑et‑vient Legrand : les erreurs à ne pas commettre

Même après des années de pratique, on peut se laisser piéger par ces trois erreurs classiques :

• Inverser phase et retour lampe : si la phase arrive sur la borne 2, votre variateur est en permanence sous tension et la lampe peut rester éteinte. Vous grillez aussi le circuit interne à moyen terme.
• Utiliser un poussoir avec voyant : le petit courant de la led du voyant suffit à perturber le variateur et à faire clignoter la lampe principale. Préférez un poussoir strictement mécanique.
• Oublier le réglage des seuils : sur certaines LED, la plage de variation peut être trop étroite. Les variateurs Legrand disposent souvent de potentiomètres ou d’une procédure logicielle pour caler le seuil bas (là où l’ampoule s’éteint complètement) et le seuil haut (éviter les vibrations). Ajustez ces butées pour un rendu impeccable.

FAQ – Vos questions sur le variateur Legrand va‑et‑vient

Comment brancher un variateur Legrand en va-et-vient avec un poussoir ?

Le branchement nécessite trois bornes sur le variateur : 1 (phase), 2 (retour lampe et première navette) et B (seconde navette). La phase arrive directement sur 1. Le fil de retour lampe se fixe sur 2 et, depuis cette même borne, une navette part vers une des bornes du poussoir. Le second fil navette relie la borne B à l’autre borne du poussoir. L’autre point de commande doit impérativement être un poussoir, pas un interrupteur va‑et‑vient classique. Avant de tout refermer, testez le montage avec une ampoule à filament, configurez le mode va‑et‑vient avec la touche AUX2 puis vérifiez le fonctionnement depuis les deux points. Retrouvez le schéma officiel sur Bricoleur du Dimanche.

Pourquoi mon variateur Legrand fait clignoter les LED quand je l’utilise en va‑et‑vient ?

Le clignotement provient généralement d’une incompatibilité de charge ou d’un mode incorrect. Si le variateur est resté en mode poussoir ou en mode inductif alors que vos LED sont capacitives, la régulation s’affole. Solution : activez le mode capacitif (auto ou forcé) en appuyant sur la touche AUX2 jusqu’à ce que la LED de diagnostic passe au rouge fixe. Assurez‑vous aussi que vos ampoules portent la mention “dimmable” ; des LED non conçues pour la variation produiront des papillotements. Enfin, un poussoir avec voyant peut injecter un courant résiduel perturbateur – remplacez‑le par un modèle sans voyant. La notice technique Legrand (document F02442FR disponible sur legrand.com) détaille les réglages.

Comment mettre un variateur Legrand en mode va‑et‑vient (AUX2) ?

Après avoir raccordé le variateur, remettez le courant. Avec un tournevis isolé fin, appuyez sur la touche AUX2 (repérez‑la à l’arrière du mécanisme ou sous l’enjoliveur). Maintenez l’appui quelques secondes jusqu’à ce que le témoin lumineux change. Un appui bref fait défiler les modes : le mode poussoir (par défaut) est souvent signalé par un clignotement ; le mode va‑et‑vient est reconnaissable à une LED fixe d’une certaine couleur (consultez le tableau de la notice). Validez en relâchant. Si la lampe clignote, recommencez l’opération. Une fois le mode activé, le variateur garde en mémoire le réglage même après une coupure de courant. Pour plus de détails, téléchargez le PDF Legrand à l’adresse assets.legrand.com.

Quelle différence entre le mode capacitif et inductif sur un variateur Legrand ?

Le mode capacitif est adapté aux ampoules LED, aux lampes fluocompactes dimmables et aux halogènes à transformateur électronique. Il gère une charge capacitive en limitant les courants d’appel. Le mode inductif est destiné aux charges inductives comme les halogènes avec transformateur ferromagnétique (bobiné) ou certains moteurs de très faible puissance. Sur un variateur Legrand, vous basculez entre ces modes en pressant la touche AUX2 : une LED rouge (fixe = capacitif auto, clignotante = capacitif forcé) indique le mode capacitif, une LED verte (fixe ou clignotante) l’inductif. Un mauvais réglage peut provoquer des bourdonnements, des scintillements ou une panne totale. Consultez le guide complet sur la notice officielle.

Pourquoi le va‑et‑vient avec variateur ne s’éteint pas complètement ?

Si après avoir appuyé sur le poussoir la lampe reste faiblement allumée ou ne s’éteint pas totalement, suspectez d’abord une charge incompatible (LED non dimmable) qui crée un courant de fuite. Essayez avec une ampoule à incandescence pour vérifier. Le problème peut aussi venir du mode de charge : forcez le variateur en capacitif forcé (touche AUX2, LED rouge clignotante) pour contrer les tensions parasites. Vérifiez également qu’aucun voyant n’est présent sur le poussoir. Enfin, la butée basse du variateur est peut‑être trop haute par rapport à la tension de seuil de l’ampoule ; ajustez‑la via la procédure de calibration du variateur (décrite dans la notice Legrand F02442FR).
