⚡ Brancher un condensateur en 3 points essentiels
- 🔌 Repérage des bornes : sur un moteur monophasé, les trois fils sont C (commun, phase L), S (démarrage, relié au condensateur) et W (travail, neutre N). Ne devinez jamais.
- 🧲 Connexion simple : phase sur C, neutre sur W, condensateur entre C et S. C’est valable pour le permanent et le démarrage (avec relais).
- ⚠️ Sécurité d’abord : coupez le courant, fixez solidement le condensateur, isolez toutes les connexions et respectez la valeur (µF) et tension d’origine.
Avant de visser quoi que ce soit, gardez en tête qu’un mauvais branchement peut empêcher le démarrage ou griller un enroulement. On fait ça calmement, un tournevis à la main.
À quoi sert un condensateur dans un moteur monophasé ?
Un moteur monophasé n’a qu’une seule phase secteur, incapable de créer le champ tournant nécessaire au démarrage. Le condensateur décale le courant dans l’enroulement auxiliaire pour lancer la rotation. Sans lui, le moteur bourdonne, chauffe et ne tourne pas.
On distingue deux rôles principaux :
- Condensateur permanent : présent en permanence dans le circuit, il améliore le couple et le rendement. Capacité généralement inférieure à 50 µF, tension ≥ 400 V AC. Typique des pompes de piscine, volets roulants, ventilateurs.
- Condensateur de démarrage : branché temporairement via un relais centrifuge ou électronique, il délivre un gros pic de couple au lancement (souvent > 80 µF). Se déconnecte après quelques secondes.
Comment brancher un condensateur sur un moteur monophasé : le guide pas à pas

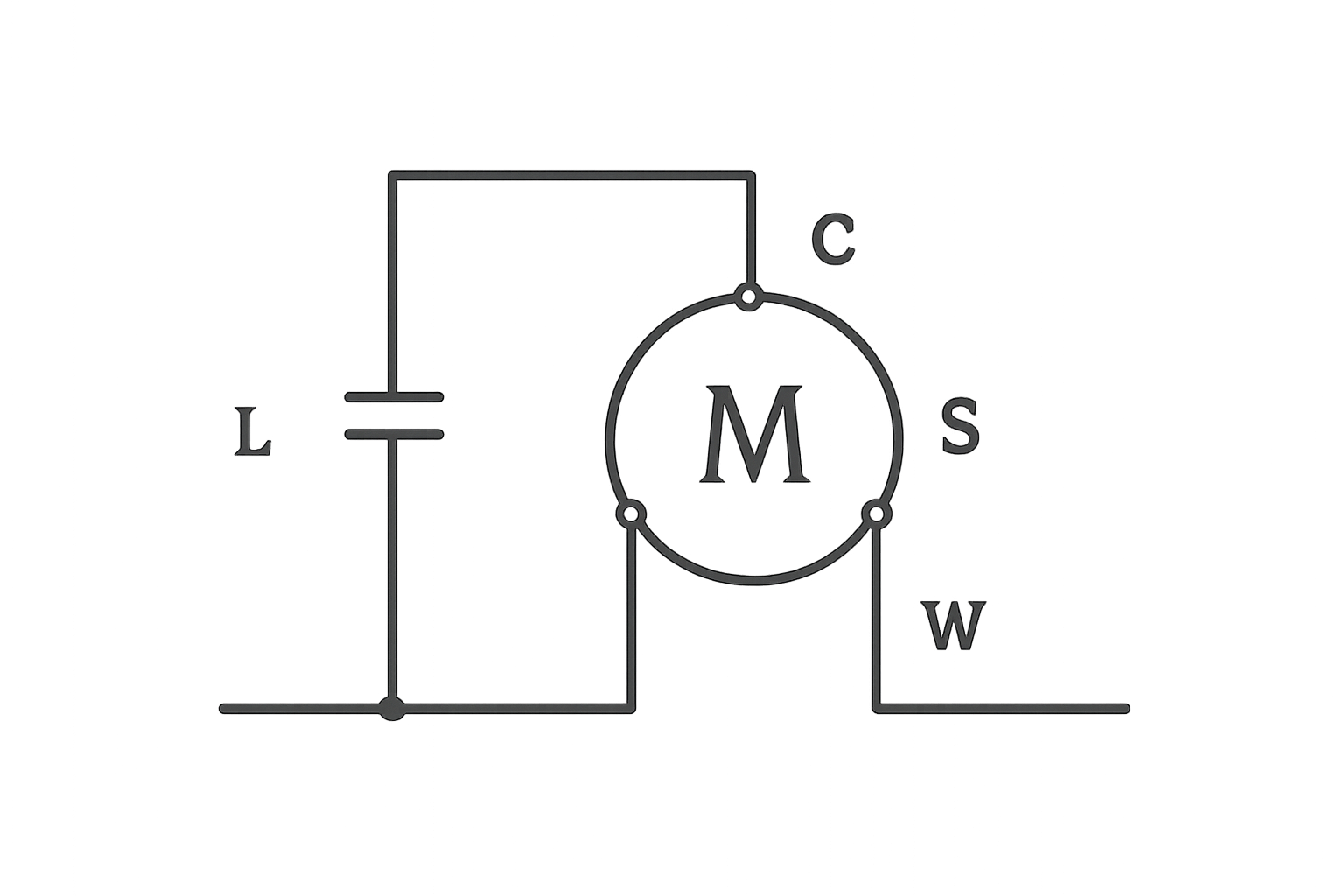

Pour un branchement monophasé classique avec trois fils (C, S, W), la règle est immuable : la phase arrive sur C, le neutre sur W, et le condensateur fait le pont entre C et S. Ce schéma vaut pour les condensateurs permanents et, avec un relais, pour les démarrages.
1. Repérer les bornes C, S, W
Avant de toucher à quoi que ce soit, mettez hors tension et déchargez l’ancien condensateur (oui, il peut garder une pêche de 400 V). Repérez les trois fils issus du moteur ou de la plaque à bornes :
- 🔹 C (commun) : souvent repéré par un fil marron ou une borne marquée C. C’est le point d’alimentation principal, la phase (L) du secteur.
- 🔹 S (start / démarrage) : relié au bobinage auxiliaire, c’est la borne qui recevra le condensateur.
- 🔹 W (work / travail) : relié au bobinage principal, il reçoit le neutre (N) du secteur.
Si les fils ne sont pas marqués, mesurez la résistance entre eux au multimètre : la résistance entre C et S est la plus élevée, entre C et W intermédiaire, entre S et W la plus faible. Notez tout au feutre avant de débrancher.
2. Brancher phase et neutre
Une fois les bornes identifiées :
- ➡️ Fil de phase (L, généralement marron) → borne C.
- ➡️ Fil de neutre (N, bleu) → borne W.
C’est le même branchement moteur 220v monophasé 3 fils que l’on retrouve sur les pompes de surface, les compresseurs de petit atelier ou les moteurs de perceuse à colonne. Ne croisez jamais les fils sans certitude.
3. Raccorder le condensateur entre C et S
Le condensateur se place en série avec le bobinage auxiliaire. Concrètement :
- Un fil du condensateur vers la borne C.
- L’autre fil du condensateur vers la borne S.
Même avec un modèle à 4 cosses (condensateur double borne), chaque pôle est dupliqué pour faciliter le câblage ; utilisez une seule cosse par paire, l’autre peut rester libre.
Si vous avez un condensateur 2 fils, aucune ambiguïté : un fil sur C, l’autre sur S. Les fils volants se connectent avec des dominos ou borniers bien serrés. Pour un condensateur à cosses Faston (6,3 mm), sertissez des cosses femelles isolées et enfoncez-les fermement.
4. Fixer et isoler
Un condensateur qui vibre, c’est une panne dans 6 mois. Utilisez le collier ou le support d’origine, à l’écart des pales de ventilation et des résistances chauffantes. Toutes les connexions doivent être isolées (gaine thermorétractable ou capuchons). Vérifiez qu’aucun fil ne frotte contre une pièce en mouvement.
5. Cas du condensateur de démarrage avec relais
Sur certains compresseurs ou moteurs de forte puissance, un deuxième condensateur de démarrage est ajouté en parallèle du permanent, via un relais centrifuge ou temporisé. Il reste en circuit juste le temps de lancer le rotor, puis se coupe. Pour ces montages, référez-vous au schéma fabricant : les conséquences d’une erreur sont salées.
6. Branchement condensateur pompe piscine (exemple concret)
Une pompe de piscine monophasée 230 V utilise presque toujours un condensateur permanent (de 10 à 30 µF). Le branchement condensateur pompe piscine suit exactement le même principe : phase sur C, neutre sur W, condensateur entre C et S. Les cosses sont souvent des Faston ; remplacez-les par des cosses neuves si elles sont oxydées. Fixez fermement le condensateur loin des joints d’étanchéité pour éviter la corrosion.
⚠️ Rappel sécurité : même après coupure du disjoncteur, un condensateur peut rester chargé à plus de 300 V. Court-circuitez ses bornes avec une résistance de décharge ou un tournevis isolé avant manipulation.
7. Inverser le sens de rotation du moteur monophasé avec condensateur
Pour inverser le sens de rotation d’un moteur monophasé à condensateur, il faut permuter les connexions du bobinage auxiliaire par rapport au principal. Concrètement, on échange souvent les bornes S et W, ou on inverse la polarité de l’enroulement auxiliaire. Certains moteurs possèdent des barrettes de connexion (ex. U1, U2, Z1). Avant de modifier, vérifiez que le moteur accepte l’inversion ; tous ne le permettent pas sans détérioration.
Les différents types de condensateurs et leurs branchements : 2 fils, 4 cosses, à vis
Le schéma branchement condensateur 4 cosses intrigue beaucoup de bricoleurs. Un modèle 4 broches possède deux paires de bornes identiques : une paire correspond à une extrémité du diélectrique, l’autre paire à l’autre extrémité. Brancher sur une cosse de chaque paire suffit ; la seconde cosse peut rester vide ou recevoir un deuxième départ pour un montage en parallèle.
| Type de condensateur | Connectique | Méthode de branchement |
|---|---|---|
| 2 fils volants | Fils souples (Ø 1,5 mm²) | Dominos, borniers, Wago ; respecter les couleurs si marquage + / – |
| 4 cosses Faston | Cosses plates 6,3 mm | Cosses femelles serties ; une par paire, l’autre libre |
| À vis M8 | Œillets à sertir | Rondelle éventail, serrage modéré ; ne pas écraser l’isolant |
Le branchement d’un condensateur 2 fils ne pose aucun souci de polarité si c’est un modèle moteur (non polarisé). Connectez simplement les deux fils aux bornes C et S, peu importe le sens, sauf indication contraire sur le boîtier.
Faut-il respecter un sens pour brancher un condensateur ?
Oui et non, tout dépend du type de condensateur. Un condensateur non polarisé (celui des moteurs, reconnaissable à sa tension AC > 400 V et l’absence de symbole +) peut être branché dans n’importe quel sens. Un condensateur polarisé (électrolytique, souvent cylindrique avec une bande négative et une patte plus longue pour le +) doit impérativement respecter la polarité sous peine d’exploser.
Pour les moteurs domestiques (volet roulant, pompe, compresseur d’air), vous aurez toujours affaire à du non polarisé. Donc, en pratique, le sens de branchement d’un condensateur moteur n’a aucune importance, contrairement à ce qu’on lit parfois.
Pour identifier un condensateur polarisé :
- 🔍 Un signe « + » ou une bande marquée « - » sur le boîtier.
- 🔍 La patte la plus longue = pôle positif.
- 🔍 Si la mention « AC » et une tension élevée (> 400 V) sont absentes, méfiez-vous.
Dans le doute, une photo du condensateur envoyée à un spécialiste vous évitera un éclair nacré dans l’atelier.
[IMAGE_ICI] [IMAGE_DESCRIPTION: Close-up of a capacitor showing markings: 450V AC, 12µF, with Faston terminals and no polarity symbols, next to a polarized electrolytic capacitor with a minus stripe]Problèmes courants après un branchement et dépannage
Un démarrage hésitant, un bourdonnement sourd, un déclenchement du disjoncteur… Voici les causes fréquentes et leurs remèdes.
- 🔸 Moteur tourne à l’envers : inversez les connexions de l’enroulement auxiliaire (voir section sens de rotation).
- 🔸 Ne démarre pas, bourdonne : condensateur défectueux ou mal branché, enroulement coupé. Testez le condensateur au capacimètre.
- 🔸 Condensateur gonflé ou qui fuit : remplacement immédiat avec exactement la même capacité et une tension égale ou supérieure.
- 🔸 Surchauffe rapide : condensateur sous-dimensionné ou ventilateur obstrué.
Vérifier son branchement avant la mise sous tension
Avant de réarmer le disjoncteur, passez cette check-list :
- ✅ Condensateur relié entre C et S (et pas ailleurs).
- ✅ Phase (L) sur C, neutre (N) sur W.
- ✅ Cosse bien enfoncée, dominos serrés.
- ✅ Condensateur fixé mécaniquement, pas en contact avec une pièce mobile.
- ✅ Toute trace d’humidité éliminée.
Un test rapide sans charge, puis avec la machine à vide, vous permettra d’entendre si le bruit est franc et régulier.
✨ Mon verdict
Brancher un condensateur, c’est une formalité si on ne grille pas les étapes. Les points cardinaux à retenir :
- Maîtrisez le repérage C–S–W : sans ça, vous naviguez à l’aveugle. Un multimètre à 15 € fait le job.
- Le sens de branchement est une fausse question pour le 99 % des cas : les condensateurs moteur sont non polarisés. Ne perdez pas de temps à chercher un + ou un – là où il n’y en a pas.
- Ne lésinez jamais sur la valeur et la tension : remplacer un 12 µF par un 14 µF, c’est accepter de cramer un enroulement. Identique ou rien.
- La fixation mécanique compte autant que le câblage électrique : un condensateur qui vibre, c’est une soudure interne qui casse.
En 2026, avec les outils de mesure courants et les schémas accessibles en ligne, il n’y a plus d’excuse pour bricoler au hasard. Faites propre, étiquetez vos fils, et respectez l’ordre C-S-W. Votre moteur vous dira merci – et vous ne finirez pas avec un nuage de fumée blanche.
Et vous, avez-vous déjà inversé le sens de rotation d’une pompe par simple inversion des fils du condensateur ? Racontez votre expérience en commentaire, j’aimerais savoir si vous aussi vous avez câblé à l’envers la première fois.
❓ Foire aux questions
Comment bien brancher un condensateur en toute sécurité ?
Commencez par couper le disjoncteur et décharger l’ancien condensateur (un tournevis isolé entre les bornes). Repérez les fils C (commun, phase), S (démarrage) et W (travail, neutre). Raccordez la phase sur C, le neutre sur W, et le condensateur entre C et S. Utilisez des cosses serties ou dominos bien serrés, fixez le condensateur avec son collier, puis testez à vide avant usage. Source.
Comment dois-je brancher un condensateur sur un moteur 220V 3 fils ?
Le schéma est standard : la phase (fil marron) arrive sur le commun (C), le neutre (fil bleu) sur la borne travail (W) et le condensateur fait le lien entre C et la borne démarrage (S). Si le condensateur est polarisé (rare sur moteur), le + va sur C. Sinon, le sens n’a pas d’importance. Serrez bien toutes les connexions et isolez avant de remettre le courant. Source.
Peut-on brancher un condensateur sans se soucier de la polarité ?
Oui, si le condensateur est non polarisé, c’est-à-dire capable de fonctionner en courant alternatif (tension > 400 V AC). C’est le cas de tous les condensateurs moteur vendus en France pour pompes, volets roulants, compresseurs. En revanche, un condensateur électrolytique (polarisé) doit impérativement respecter le + et le -, sous peine d’explosion. Source.
Comment tester si un condensateur est bien branché après intervention ?
Une fois le montage terminé, vérifiez visuellement chaque connexion (pas de fil dénudé qui touche la carcasse). Redonnez le courant, mettez le moteur en marche et écoutez : un ronronnement normal sans vibration excessive indique un bon branchement. Si le moteur ne tourne pas ou chauffe immédiatement, coupez tout et contrôlez le condensateur au multimètre (position capacitance). Vérifiez aussi la valeur en µF : elle doit correspondre à celle de la plaque signalétique. Source.
Quelle capacité de condensateur choisir pour un moteur 220V ?
Remplacez toujours par la valeur exacte indiquée sur l’ancien condensateur ou la plaque du moteur. Un écart de quelques µF peut dégrader le couple et provoquer une surchauffe. Si aucune indication n’est visible, consultez le manuel constructeur ou identifiez le type d’équipement : par exemple, une pompe de piscine réclame souvent 10–30 µF, un volet roulant 6–12 µF, un compresseur 80–150 µF en démarrage. En cas de doute, une photo envoyée à un site spécialisé peut vous sauver la mise. Source.
