Comment sortir un moteur de volet roulant Somfy du tube facilement ?

Quand un volet roulant Somfy refuse de bouger ou qu’il faut simplement changer le condensateur, on se retrouve vite nez à nez avec ce fichu tube d’enroulement. Pas besoin de ressortir le marteau de collection – même si j’ai une tendresse pour le modèle n°7 – une méthode simple suffit. En atelier, Tournevis roupille sous mes chaussures et moi, je vais vous expliquer, sans fioritures, comment sortir ce moteur du tube.

Comment sortir le moteur Somfy du tube ?

Pour extraire un moteur Somfy de son tube d’enroulement, il faut couper l’alimentation, descendre le tablier, retirer la fixation qui maintient la tête moteur (circlip, vis ou rivet) puis tirer fermement sur la tête dans l’axe, sans vriller. Sur la quasi-totalité des volets roulants résidentiels, cette manipulation ne prend que quelques minutes, à condition de ne pas brûler les étapes. Je vois encore des bricoleurs démonter la moitié du coffre alors que la clé c’est d’identifier le bon système de maintien. Une fois cette fixation ôtée, le moteur glisse hors du tube comme un piston bien rodé – ou presque. Mais avant d’en arriver là, quelques précautions s’imposent.

Quelles sont les étapes préparatoires indispensables ?

Avant de toucher au moteur, coupez le courant, descendez le tablier et ouvrez le coffre : tout le reste en découle. Oublier le disjoncteur, c’est le meilleur moyen de bousiller un moteur ou de se prendre une châtaigne. La boutique Somfy elle-même en fait son étape 1. Voici le déroulé logique, comme je le note sur ma planche d’atelier :

• ⚡ Sécurité électrique : disjoncteur en position arrêt, puis test avec un multimètre pour confirmer l’absence de tension. J’utilise un petit modèle pince ampèremétrique, ça fait le job.
• ⬇️ Descendre le tablier complètement. Si le moteur est mort et que le volet reste bloqué en haut, il faudra le descendre manuellement en débrayant la sécurité (souvent une manivelle de secours). L’idée, c’est que l’axe d’enroulement tourne librement sans tension de tablier.
• 🔧 Accès au coffre : selon le modèle, on dévisse la façade (coffre tunnel ou menuisé) ou on déclippe le capot. Attention aux joints silicone sur les coffres tunnels anciens ; un coup de cutter fin facilite la vie. Les capots en PVC se retirent généralement en poussant les languettes latérales.

Une fois le coffre ouvert, vous apercevez l’axe d’enroulement, le tube et la tête du moteur. On ne touche à rien tant qu’on n’a pas repéré la fixation exacte du moteur.

Comment retirer la fixation du moteur dans le tube (circlip, vis, rivet) ?

La pièce qui maintient le moteur dans le tube d’enroulement varie : sur les Somfy récents, c’est souvent un circlip d’arrêt axial ; sur les modèles plus anciens, une petite vis Parker ou un rivet pop. J’en ai rencontré des dizaines en dépannage : le circlip est le plus répandu sur les Jet, Altus et Oximo. La vis Parker, elle, se cache surtout sur des installations un peu artisanales ou sur de très vieux LT. Voici un tableau comparatif pour y voir clair :

Type de fixation	Modèle fréquent	Méthode de retrait
Circlip d’arrêt axial	Somfy Jet 10/17, Altus RTS	Pince à circlips droite ou coudée, dégager le jonc de la gorge
Vis Parker (vis à tôle)	Anciens LT, montages non Somfy	Tournevis plat ou cruciforme, remplacer par une vis identique au remontage
Rivet pop	Certaines séries industrielles, tubes ZF	Percer délicatement avec un foret métal de 4-5 mm, faible vitesse

Si vous avez un circlip, prenez une pince à circlips adaptée. Les gorges sont parfois étroites : un coup de lampe torche et on les voit. Une fois le circlip délogé, la tête moteur est libre. Pour une vis Parker, rien de sorcier : on dévisse, on la met de côté. Mais si c’est un rivet, soyez patients. Le rivet pop, c’est mon ennemi préféré. J’ai vu des gars s’acharner au marteau et au burin, résultat : tube déformé et moteur bloqué à vie. La règle d’or : on perce. Foret à métaux de 4 ou 5 mm, sans percussion, vitesse modérée. On perce juste la tête du rivet jusqu’à ce qu’elle se désolidarise, puis on pousse le reste. Au remontage, on remplacera par une vis Parker identique (filetage tôle). Sur le forum Somfy, une bonne âme a même posté une photo : on voit bien le rivet avant perçage et la vis mise ensuite.

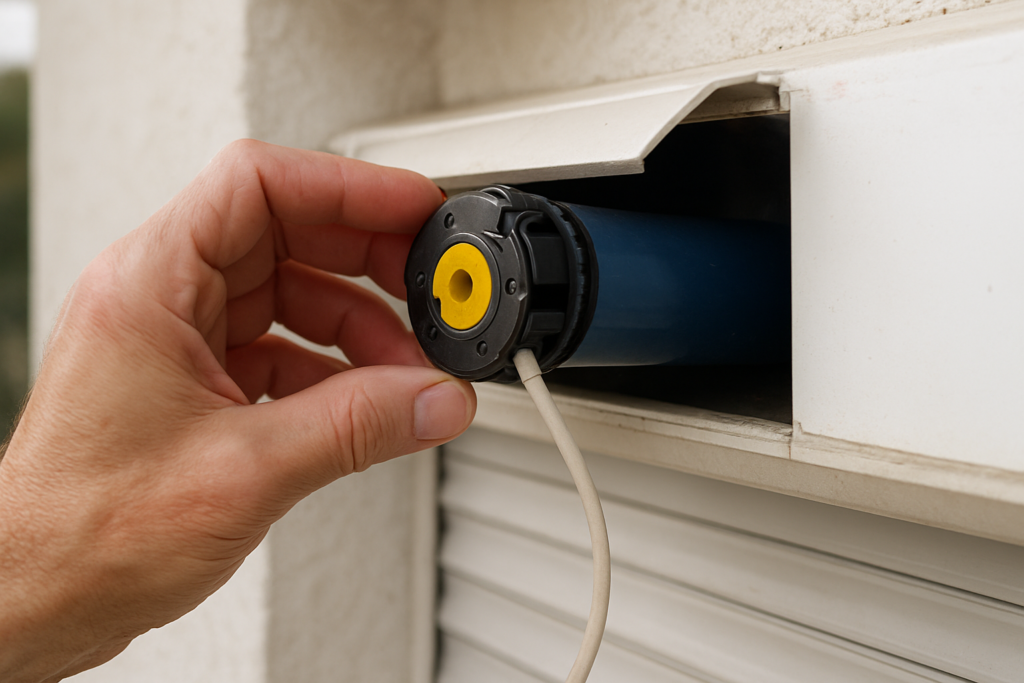

Sortir le moteur du tube d’enroulement : le geste final

Une fois toute fixation retirée, saisissez la tête moteur à pleine main et tirez dans l’axe, sans mouvement de torsion ; si ça résiste, faites tourner légèrement le tube ou aidez-vous d’un petit dégagement latéral des languettes. La plupart du temps, le moteur vient tout seul dès que le circlip saute. Mais il arrive qu’il soit collé par de la poussière ou un peu de rouille légère. Si votre moteur est du type avec couronne et roue crantée (les kits de remplacement Somfy en sont équipés), faites attention à ne pas perdre la roue au moment de l’extraction. Elle sert à l’entraînement du tube. Normalement, elle reste solidaire du tube, mais mieux vaut vérifier. Dans le cas des moteurs avec embout télescopique côté opposé, il faut parfois repousser cet embout pour libérer l’axe. C’est le cas du montage Somfy Jet 10/17 avec support à clips. En enfonçant l’embout coulissant, on réduit la longueur totale et on peut dégager l’arbre du palier. Là encore, pas de panique : un petit tour de main suffit. J’ai pour habitude de garder le tube en place si possible : je ne le sors du coffre que si le remplacement l’exige. Extraire l’axe complet est plus lourd et risque d’abîmer les paliers. Si vous devez le sortir, commencez par le côté opposé au moteur puis glissez la tête moteur hors de son support. Mais l’essentiel est que le moteur soit sorti du tube, pas forcément que le tube soit sorti du volet.

Pourquoi ne jamais forcer ?

Un moteur Somfy s’insère par emboîtement avec des languettes de guidage. Si vous tirez de travers, vous allez casser ces languettes et ruiner le palier. Un moteur correctement libéré glisse sur quelques centimètres, puis on sent une légère résistance (c’est l’étanchéité intérieure). À partir de là, un mouvement linéaire constant suffit. Si ça bloque durement, c’est qu’il reste une vis cachée ou que le rivet n’a pas été percé jusqu’au bout. Tournez le tube et inspectez avec une lampe. Pour illustrer tout ça, voici une vidéo qui montre le démontage complet d’un moteur Somfy LT50 / Jet 10-17. Les images valent mieux qu’un long discours.

Et si le moteur est un modèle IO, RTS ou filaire ?

L’extraction du tube ne change pas, que vous ayez un moteur IO, RTS ou filaire. La seule différence se situe au niveau du câblage (filaire) ou du module radio (RTS/IO), mais une fois le courant coupé, on traite la fixation mécanique exactement de la même façon. Sur un moteur filaire, pensez à débrancher le connecteur rapide ou à dévisser les dominos avant de tirer sur la tête. Sur un radio, il n’y a aucun fil, c’est plus souple. Mais l’histoire du circlip ou du rivet reste identique. Un utilisateur du forum Somfy l’a confirmé en changeant un condensateur : le blocage venait toujours de la fixation, pas du type de commande. C’est là que le guide « Comment changer un moteur de volet roulant Somfy » de volet-system.com est utile : il rappelle que chaque moteur a ses spécificités (détection d’obstacle, fins de course automatiques) mais le démontage mécanique ne change pas. ✨ Mon verdict

Comment puis-je accéder au moteur de mon volet roulant Somfy sans abîmer le coffre ?

Pour accéder au moteur sans dégât, identifiez d’abord le type de coffre. Pour un coffre menuisé, dévissez les vis apparentes de la façade ou déclippez le capot en insérant un tournevis plat et protégé dans les rainures latérales. Sur un coffre tunnel, il faut souvent retirer un joint silicone avec un cutter fin, puis déclipser la face avant en partant du bas. Travaillez doucement, surtout si le PVC est ancien : un coup de chaleur au sèche-cheveux peut assouplir les languettes. Une fois ouvert, vous verrez l’axe d’enroulement et la tête moteur. Source : Rue du Condensateur.

Faut-il obligatoirement percer le rivet pour sortir le moteur du tube ?

Oui, si votre moteur est maintenu par un rivet pop, percer est la seule méthode propre. Tenter de le casser au marteau ou de le tordre déforme le tube et bloque définitivement le moteur. Utilisez un foret à métaux de 4‑5 mm, sans percussion, à vitesse modérée, jusqu’à ce que la tête du rivet se désolidarise. Une fois la tête percée, le corps du rivet tombe ou se repousse avec un chasse-goupille. Au remontage, remplacez par une vis à tôle (type Parker). Cette technique est confirmée par plusieurs installateurs sur le forum Somfy.

Quelle différence pour sortir un moteur Somfy IO par rapport à un RTS ?

Aucune différence mécanique. Le moteur IO et le moteur RTS partagent exactement le même système de fixation dans le tube : circlip, vis ou rivet selon l’âge du volet, pas le protocole radio. La distinction se joue au niveau de la programmation des fins de course et de l’appairage, pas du démontage. Que vous ayez un kit de remplacement IO, RTS ou filaire, l’extraction du tube suit les mêmes étapes. Le guide de boutique.somfy.fr l’illustre bien : les étapes 1 à 6 sont universelles.

Le moteur ne sort pas du tube même après avoir retiré la fixation, que faire ?

Si le moteur résiste alors que la fixation est enlevée, vérifiez trois points. D’abord, faites tourner le tube à la main : une languette de guidage peut être coincée dans la gorge intérieure. Ensuite, examinez l’arrière du tube avec une lampe : il arrive qu’une deuxième vis de sécurité soit cachée, en particulier sur les très longs tabliers. Enfin, si le moteur semble collé, un léger dégrippant appliqué sur la jonction tube/moteur (pas sur la partie électrique) peut aider, puis une traction régulière. N’utilisez jamais de levier : vous risqueriez de fendre le tube. Le guide volet-system.com insiste bien sur la vérification des blocages invisibles.

Peut-on sortir le moteur sans démonter tout le tablier ou le coffre ?

Dans la majorité des cas, non. Pour accéder à la tête moteur et à la fixation, il faut au moins ouvrir le coffre. Si le moteur est en bout d’axe côté charnière, il est parfois possible de le sortir en retirant uniquement le flasque latéral, mais cela dépend de la configuration. Sur un volet roulant traditionnel, descendre le tablier et ouvrir le coffre reste la voie la plus directe et la plus sécuritaire. Tenter d’extraire le moteur sans voir ce que l’on fait expose à des dégâts. Certains fils de discussion recommandent néanmoins de ne pas déposer l’axe entier si l’ouverture du coffre est suffisante.
