Tableau électrique studio 20 m² : norme NF C 15-100, choix et installation pas à pas

Pour équiper un studio de 20 m², le choix du tableau électrique ne doit rien laisser au hasard. La norme NF C 15‑100 fixe des exigences strictes, et mauvais dimensionnement rime souvent avec risques électriques ou surcoûts évitables. On fait le point, sans blabla, sur ce qu’il faut vraiment mettre dans ce boîtier, comment l’installer et combien ça coûte en 2026.

Quel tableau électrique pour un studio de 20 m² ?

Pour un studio de 20 m², la norme impose un tableau de répartition d’au moins deux rangées de 18 modules, avec 20 % de place supplémentaire pour anticiper de futurs ajouts. Concrètement, cela signifie un coffret capable d’accueillir 36 modules, mais on en réserve environ 7 ou 8 modules libres pour ne pas se retrouver coincé plus tard. Cette obligation s’applique dès qu’on crée ou rénove complètement l’installation électrique d’un logement. Le tableau doit assurer la distribution et la protection de chaque circuit. Dans un petit espace, on pourrait croire qu’un coffret plus petit suffit, mais la norme ne fait pas de cadeau : le nombre minimum de rangées reste calé sur le nombre de circuits obligatoires, et pas simplement sur la surface.

Les composants obligatoires pour un studio

Avant de choisir un modèle, on doit connaître la liste exacte de ce qui doit trouver place dans le tableau. La norme NF C 15‑100 définit un socle minimum, quel que soit le type de logement :

• 2 interrupteurs différentiels : un de type A (40 A, 30 mA) obligatoire pour protéger les circuits comprenant de l’électronique de puissance (plaque à induction, lave‑linge), et un de type AC (40 A, 30 mA) pour les circuits classiques. On peut aussi mettre deux type A, surtout si le studio est tout électrique.
• 1 disjoncteur 10 A dédié au circuit d’éclairage (obligatoire même pour une seule pièce).
• 1 disjoncteur 16 A pour les prises de courant (jusqu’à 8 prises par circuit, selon la norme).
• Disjoncteurs spécialisés : 20 A pour un lave‑linge, 20 A pour un four, 32 A pour une plaque de cuisson, etc. Cela dépend des équipements réellement présents.

Avec ce périmètre, on occupe facilement 15 à 18 modules (sans compter les peignes). La règle des 20 % de réserve pousse donc naturellement vers un coffret à deux rangées.

Les modèles de tableaux adaptés à un studio de 20 m²

Plusieurs constructeurs proposent des coffrets prévus pour ces petites surfaces, qu’on retrouve souvent sous l’appellation T1/T2 chez les distributeurs. Voici les références les plus pertinentes en 2026, issues directement des gammes actuelles (protocole d’essai, dimensions réelles, équipement de série).

• Coffret à équiper Legrand 2 rangées 18 modules (réf. 4 012 22) : dimensions 375×355×103,5 mm, livré nu, à garnir soi‑même. Idéal pour personnaliser sa configuration.
• Coffret à équiper Legrand 3 rangées 18 modules (réf. 4 012 23) : 500×355×103,5 mm, plus spacieux si on anticipe un lave‑linge + lave‑vaisselle ou un chauffe‑eau.
• Tableau pré‑câblé encastré Digital Electric 35 m² (414×314×86 mm) : comprend déjà 1 différentiel type A 63 A/30 mA, 1 différentiel type AC 63 A/30 mA et 9 disjoncteurs (10 A, 16 A, 20 A, 32 A). Conforme NF et prêt à recevoir les circuits.
• Tableau électrique équipé T1 Legrand (réf. 0 930 65) : livré précâblé avec les protections minimales pour T1/T2, directement opérationnel.

Le modèle Digital Electric est particulièrement intéressant pour un studio de 20 m² tout électrique car il embarque déjà le différentiel calibré à 63 A, souvent surdimensionné pour ce volume, mais qui garantit une marge confortable si on ajoute un chauffage électrique.

Quelle puissance électrique pour un studio de 20 m² ?

Pour un studio de cette taille, 3 kVA suffisent si vous n’avez que l’éclairage, un réfrigérateur et quelques prises. Dès qu’on ajoute un lave‑linge ou une plaque de cuisson, il vaut mieux opter pour un abonnement de 6 kVA, qui reste le standard le plus fréquent en France. La puissance souscrite conditionne le réglage du disjoncteur de branchement et doit être cohérente avec le tableau électrique. Avec 6 kVA, le tableau peut distribuer plusieurs circuits spécialisés sans risque de déclenchement intempestif. Si le studio est tout électrique (chauffage, eau chaude, cuisson), la consommation annuelle moyenne tourne autour de 3 500 kWh, soit environ 290 kWh par mois. En hiver, la facture peut grimper à 400‑500 kWh/mois à cause du chauffage ; en été, elle redescend à 100‑150 kWh/mois. Une donnée à garder en tête pour dimensionner l’abonnement.

Comment installer un tableau électrique pour studio respectant la norme NF C 15‑100 ?

Installez le tableau juste après le disjoncteur général, dans une GTL (gaine technique logement) ou à proximité immédiate du compteur. Raccordez les peignes verticaux fournis d’usine (si pré‑câblé), puis distribuez les circuits de manière logique : éclairage en premier, prises de courant, puis les circuits spécialisés. Réservez bien les places vides en bout de rangée. Voici les étapes concrètes en 2026, sans se tromper :

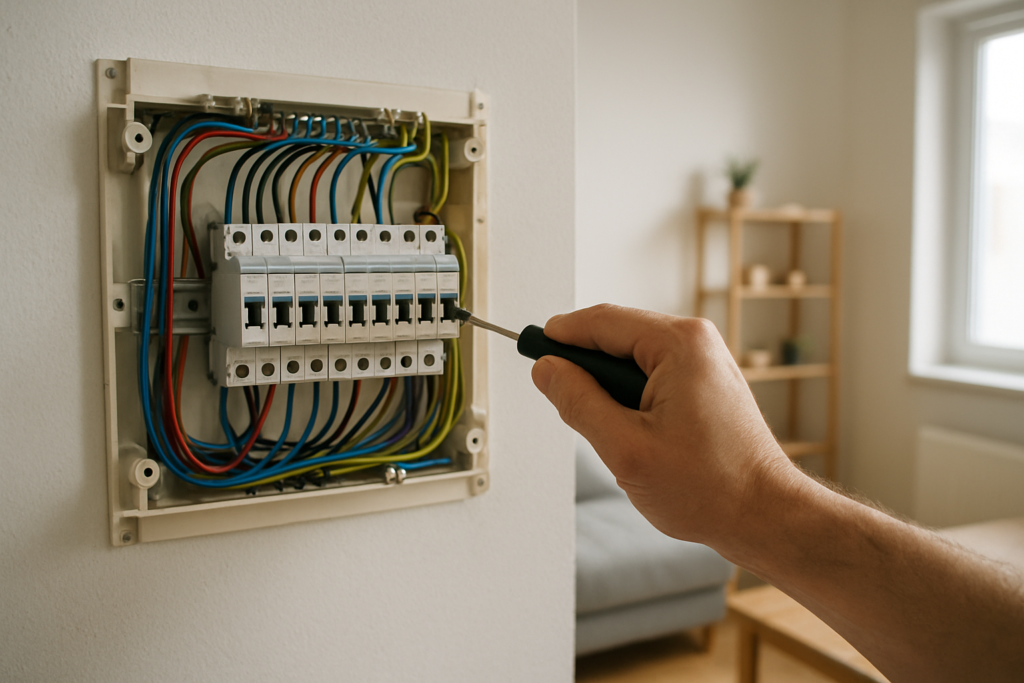

• 🔧 Fixez le coffret au mur (encastré ou en saillie) à hauteur accessible. Les dimensions standards d’encastrement pour un studio sont 414×314 mm pour le Digital Electric.
• ⚡ Raccordez l’arrivée générale (Phase, Neutre, Terre) depuis le disjoncteur de branchement sur le bornier principal du tableau.
• 🔄 Branchez les différentiels en tête de chaque rangée : le type A sur le circuit lave‑linge/plaque, le type AC sur l’éclairage et les prises.
• 🔌 Enfichez les disjoncteurs sur le rail DIN et relier‑les par les peignes horizontaux. Repérez chaque circuit par une étiquette (lumière salon, prises coin nuit…).
• 🌐 Câblez les départs vers les boîtes de dérivation avec les sections adéquates : 1,5 mm² pour l’éclairage (10 A), 2,5 mm² pour les prises (16 A), 2,5 mm² pour un lave‑linge (20 A), 6 mm² pour une plaque (32 A).
• ✅ Testez chaque interrupteur différentiel avec le bouton test avant de refermer le coffret.

Quel est le tarif pour mettre un tableau électrique aux normes en 2026 ?

Comptez entre 100 et 300 € de main‑d’œuvre pour la seule mise aux normes d’un tableau existant, et de 50 à 250 € pour une première installation simple par un électricien. Le matériel, lui, varie de 50 € pour un coffret nu à 400 € pour un tableau pré‑équipé complet avec disjoncteurs et différentiels. Ces fourchettes restent stables en 2026, malgré la hausse des prix du cuivre. Pour un studio de 20 m², l’investissement total (matériel + installation) se situe donc dans une enveloppe de 250 à 700 € selon que vous partiez de zéro ou que vous rénoviez une installation vétuste. Si vous achetez vous‑même le matériel (Legrand Réf. 4 012 22, autour de 55 €) et que vous confiez uniquement la pose, le coût peut descendre sous les 200 € hors fournitures. À l’inverse, une solution clé en main avec un tableau Digital Electric précâblé posé par un artisan tournera plutôt autour de 550 €.

Un tableau électrique bien dimensionné pour anticiper l’avenir

La norme vous impose de laisser 20 % de modules libres, ce qui signifie que sur une rangée de 18 modules, 3 à 4 doivent rester vides. Cette réserve évite de devoir changer tout le coffret si vous ajoutez un sèche‑serviettes, un climatiseur ou un éclairage extérieur plus tard. Dans un studio, souvent loué ou destiné à évoluer, cette précaution est encore plus judicieuse. Un tableau à 2 rangées (total 36 modules) laisse une quinzaine de modules occupés au départ, et donc une dizaine de libre. De quoi voir venir. Certains modèles à 3 rangées (comme le Legrand 3×18) sont un peu plus chers mais offrent jusqu’à 54 modules pour un surcoût modeste ; parfait si vous envisagez un jour de transformer le studio en T2 avec plus d’équipements. Même logique si vous achetez un tableau pour 35 m² alors que votre studio n’en fait que 20 : vous assurez l’évolutivité sans investir dans un nouveau tableau. Les retours d’expérience sur les forums (comme celui de Futura‑Sciences) montrent que le défaut le plus courant est de sous‑estimer les besoins futurs : on installe juste le strict minimum, et deux ans après, il faut rouvrir le mur pour agrandir le tableau. Avec une marge correcte, vous repoussez ce casse‑tête.

Les erreurs à éviter à tout prix

• 🚫 Oublier le type A : sans différentiel type A, plaque de cuisson et lave‑linge ne sont pas correctement protégés contre les courants de défaut à composante continue.
• 🚫 Confondre différentiel et disjoncteur : un interrupteur différentiel ne protège pas contre les surcharges, il faut impérativement un disjoncteur divisionnaire derrière.
• 🚫 Utiliser un seul différentiel pour tout : la norme impose de doubler pour éviter une coupure totale en cas de défaut.
• 🚫 Mal étiqueter : un tableau illisible rend les dépannages impossibles.

https://www.youtube.com/watch?v=QbC3_lOGnKw

Quels sont les trois appareils à débrancher le soir pour économiser l’électricité ?

Débranchez la box internet et le décodeur TV (jusqu’à 20 watts/heure en veille), les téléviseurs et écrans (entre 1 et 10 watts/heure), et enfin les chargeurs de téléphone ou d’ordinateur laissés branchés à vide (2‑15 watts/heure). Ces consommations fantômes représentent facilement 10 % de la facture annuelle d’un petit logement. Dans un studio, où chaque euro compte, couper une multiprise chaque soir peut faire gagner quelques dizaines d’euros par an.

Quelle est la facture d’électricité moyenne pour un studio ?

La facture mensuelle moyenne d’un studio se situe entre 95 et 104 € par mois (moyenne annuelle 2026), soit environ 1 200 € par an. Ce chiffre varie selon la surface, l’isolation et les équipements. Un studio tout électrique de 20 m² consomme environ 290 kWh/mois, ce qui représente 70 €/mois au tarif réglementé ; mais en hiver, avec un chauffage électrique, la facture peut grimper à 100‑120 €. La puissance souscrite joue aussi : un abonnement 3 kVA limite les pointes mais suffit rarement avec un lave‑linge.

Peut-on installer soi-même son tableau électrique dans un studio ?

Oui, un bricoleur averti peut installer son tableau, à condition de respecter scrupuleusement les schémas de câblage et la norme NF C 15‑100. Les tableaux pré‑câblés (Legrand T1, Digital Electric) réduisent les risques d’erreur car les connexions internes sont déjà faites. Il reste à raccorder l’arrivée et les départs, tester les différentiels, et vérifier la continuité des terres. Si vous n’êtes pas sûr, faites contrôler par un électricien ou achetez un tableau équipé qui sera posé par un pro : une installation non conforme peut entraîner des refus d’assurance.

Quelle différence entre un tableau pré-câblé et un tableau à équiper ?

Un tableau pré‑câblé est livré avec les différentiels, disjoncteurs et peignes déjà montés et raccordés en usine. Il suffit de connecter les fils d’arrivée et de départ. Un tableau à équiper est un coffret vide (ou avec seulement les borniers) dans lequel vous devez installer vous‑même chaque module. L’avantage du pré‑câblé est le gain de temps et la fiabilité pour un non‑électricien. Le risque : il peut être plus cher et moins flexible. Pour un studio, le pré‑câblé T1 est souvent le meilleur compromis, sauf si vous voulez personnaliser chaque calibre.
