Branchement différentiel : le guide complet pour câbler votre interrupteur en tête de rangée

👉 En deux mots : le branchement d’un interrupteur différentiel

Positionnement en tête de rangée, juste en amont des disjoncteurs divisionnaires.
Respect du sens d’alimentation : phase sur la borne d’arrivée, neutre sur la borne de départ.
Serrage au couple recommandé (généralement 1,2 à 2 Nm selon le modèle).
Choix du type AC (charges résistives) ou type A (électronique, alimentation à découpage, induction).
Sensibilité 30 mA pour la protection des personnes, conforme à la NF C 15‑100.
Test obligatoire avec le bouton-poussoir « T » avant de remettre le secteur sous tension.

J’ai vu trop de tableaux électriques bricolés par des mains pleines de bonne volonté… mais avec un différentiel monté comme un disjoncteur classique. Le branchement d’un interrupteur différentiel, ce n’est pas sorcier, mais il ne tolère pas l’approximation. Voici comment faire proprement, du premier coup, sans déclencher intempestif ni griller un composant.

Branchement interrupteur différentiel : les bases à respecter

Le branchement d’un interrupteur différentiel s’effectue en tête de rangée, en amont des disjoncteurs divisionnaires qu’il protège, en respectant le sens d’alimentation indiqué (phase sur la borne d’arrivée, neutre sur la borne de départ) et en serrant les connexions selon le couple recommandé, le tout conforme à la norme NF C 15‑100.

Ça paraît simple, mais chaque mot compte. L’interrupteur différentiel n’a pas de protection magnétothermique : il ne réagit qu’aux fuites de courant. Son rôle est de protéger les personnes, pas le câble. Il doit donc être placé au départ de la rangée, avant les disjoncteurs divisionnaires qui, eux, protègent les circuits contre les surcharges et les courts‑circuits. C’est la NF C 15‑100 qui l’exige, et pour cause : sans différentiel, une fuite de 30 mA peut être mortelle.

En pratique, quand on branche un interrupteur différentiel, on commence par le clipser sur le rail DIN du tableau. Ensuite, on raccorde la phase (fil rouge, marron ou noir) sur la borne d’arrivée (souvent repérée « 1 » ou « amont ») et le neutre (fil bleu) sur la borne de départ (repérée « 2 » ou « aval »). Certains modèles récents (ABB, Siemens) acceptent une alimentation par le bas, mais ne jouez pas avec ça : vérifiez toujours le marquage sur l’appareil. Une inversion phase‑neutre n’empêchera pas le déclenchement, mais le test automatique interne (si présent) peut dysfonctionner, et vous perdrez le bénéfice du contrôle permanent.

⚠️ À retenir sur le sens de raccordement :

Contrairement à une légende urbaine, le différentiel n’est pas toujours réversible. Les modèles Legrand, Schneider et Hager imposent un sens d’alimentation précis. Même si un ABB ou un Siemens l’accepte en bas, respectez la règle amont/aval tant que vous n’avez pas le schéma constructeur sous les yeux.

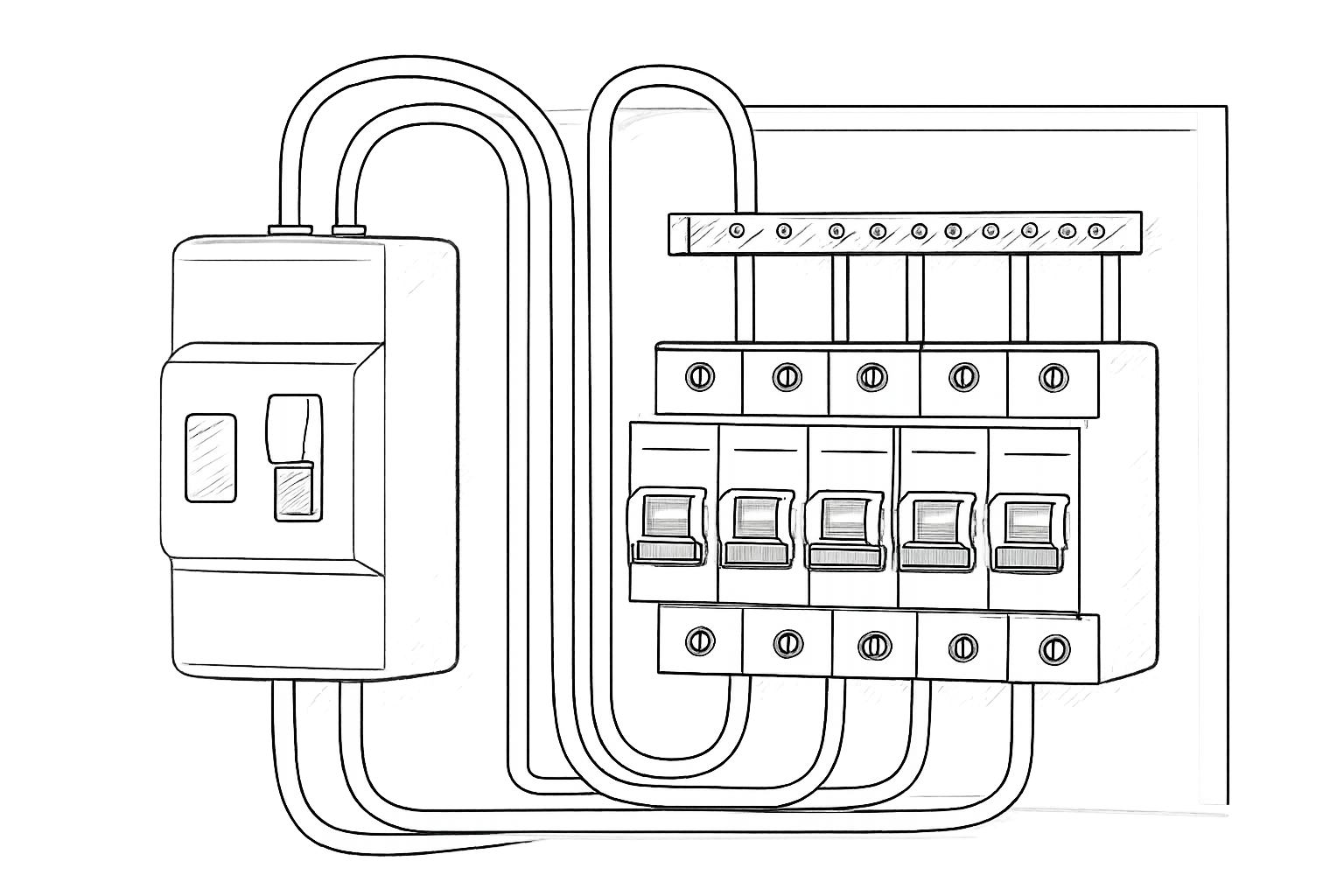

Schéma de câblage d’un différentiel : le visuel indispensable

Un schéma de branchement d’un interrupteur différentiel montre toujours le dispositif en tête de ligne, avec la phase et le neutre du bornier général arrivant sur les bornes amont, et les disjoncteurs divisionnaires raccordés en aval, souvent via un peigne horizontal.

Je vous le dis tout de suite : sans schéma, vous allez vous perdre. Le câblage différentiel suit une logique de distribution. Le courant entre par le peigne principal ou par un bornier de répartition, traverse l’interrupteur différentiel, puis est redistribué aux disjoncteurs en aval. Le montage le plus courant en résidentiel utilise un peigne horizontal bipolaire qui connecte directement l’interrupteur différentiel aux disjoncteurs de la même rangée. Ça évite de multiplier les fils, ça tient propre, et ça limite les points de serrage à risque.

Sur un branchement interrupteur différentiel 30 mA typique, vous aurez souvent 2 modules de large. Les bornes sont généralement étagées : une borne d’arrivée en haut, une borne de départ en bas, ou parfois les deux en haut selon le modèle. Le branchement inter différentiel avec un peigne se fait en respectant le sens des dents du peigne ; il ne faut jamais forcer ni croiser les polarités. Si vous installez un différentiel de type A (pour circuits électroniques), le câblage reste identique, seul le pouvoir de détection change.

Quel est le sens de raccordement d’un différentiel ?

Le sens de raccordement d’un interrupteur différentiel est indiqué sur l’appareil : la phase doit arriver sur la borne d’arrivée (amont, souvent symbole 1) et le neutre doit repartir sur la borne de départ (aval, symbole 2), même si certains modèles ABB ou Siemens tolèrent l’alimentation par le bas en l’absence de marquage restrictif.

Pour un branchement différentiel Schneider ou Hager, c’est gravé dans le plastique : alimentation par le haut. Idem pour Legrand. Certains électriciens débutants inversent par commodité pour faire un pontage plus court. Erreur : sur les modèles à déclenchement testé électroniquement, le circuit interne de contrôle s’attend à voir la phase en haut, et son fonctionnement peut être altéré. Dans le doute, reportez‑vous au schéma constructeur ou à la norme : la NF C 15‑100 ne dit pas explicitement « haut ou bas », mais elle impose de respecter le marquage du fabricant.

Les modèles Siemens avec bornes inférieures (branchement par le bas) sont parfaitement conformes, à condition que l’entrée et la sortie soient clairement identifiées. Vous lirez parfois « branchement différentiel Siemens par le bas » sur les forums : oui, cela existe, mais vérifiez toujours la fiche technique avant de vous lancer. Un différentiel mal raccordé ne déclenchera pas forcément immédiatement, mais sa fiabilité à long terme en prend un coup.

Quel type de différentiel choisir pour votre installation ?

Avant de visser quoi que ce soit, il faut choisir le bon appareil : sensibilité 30 mA pour les personnes, type AC pour les circuits purement résistifs (éclairage, prises simples), type A pour les circuits comportant de l’électronique (lave‑linge, plaque induction, informatique), et une intensité nominale de 40 A ou 63 A selon le calibre de la rangée.

Un branchement interrupteur différentiel Legrand 40 A 30 mA couvrira parfaitement une rangée de prises classiques. Si vous avez une rangée très chargée (plusieurs disjoncteurs 20 A), un 63 A est plus sûr. Le type A est obligatoire sur au moins deux rangées dans un logement neuf, selon la norme en 2026, car il détecte les fuites avec composante continue générées par les alimentations à découpage. Un type AC ne pourra pas déclencher sur ces fuites : danger.

Quand on fait le câblage différentiel d’un tableau, on croise souvent des questions sur le branchement différentiel triphasé. Le principe est le même : un différentiel tétrapolaire en tête de rangée, avec chaque phase sur sa borne, neutre sur la borne dédiée. On trouve des modèles 40 A ou 63 A, type AC ou A. Mais pour le tertiaire ou l’atelier, là on parle de tensions 400 V, donc on ne bricole pas : faites appel à un pro si vous ne maîtrisez pas le triphasé.

Les erreurs à ne jamais commettre

La majorité des déclenchements intempestifs ou des risques d’électrisation sur un tableau récent viennent de trois fautes : serrage insuffisant des bornes, inversion phase‑neutre mal comprise, ou absence de test après branchement.

🔌 Serrer au couple : Trop lâche, ça chauffe ; trop fort, on écrase le conducteur. Utilisez un tournevis dynamométrique et respectez la valeur gravée sur l’appareil (généralement 1,2 Nm pour du 2,5 mm²).
🚫 Ne jamais shunter le différentiel : Certains « bricoleurs » pontent les bornes pour gagner de la place. Résultat : aucune protection différentielle sur la rangée.
🧪 Toujours presser le bouton test après mise sous tension : Si le différentiel ne déclenche pas, coupez le général et vérifiez le raccordement. Le bouton T simule une fuite calibrée ; c’est votre seule garantie que l’appareil est opérationnel.

Tester et valider l’installation

Une fois le différentiel branché, avant de refermer le couvercle du tableau, actionnez le bouton test (T) : le dispositif doit immédiatement déclencher. Réarmez‑le, vérifiez l’état des connexions, remettez le général et testez à nouveau.

Je ne compte plus les tableaux où le test n’avait jamais été fait. Le bouton T n’est pas un gadget : il confirme que l’électronique interne est fonctionnelle et que le déclenchement s’opère bien au seuil prévu. Si le différentiel ne saute pas, c’est peut‑être un mauvais contact sur la borne d’alimentation ou un produit défectueux – ça arrive, même sur du matériel de marque. Sur un branchement disjoncteur différentiel Legrand 40A 30mA, le test est impératif après chaque intervention sur le tableau.

🛠️ Astuce de chantier :

Si votre différentiel déclenche au test mais refuse de se réenclencher, il y a probablement une fuite réelle en aval. Débranchez tous les disjoncteurs de la rangée, puis remettez‑les un par un pour localiser le circuit fautif. C’est du bon sens, mais ça fait gagner des heures.

✨ Mon verdict

Un interrupteur différentiel, c’est le garde‑barrière de votre tableau. Bien branché, il peut vous sauver la mise ; mal câblé, il vous donne une fausse sécurité. En 2026, avec la NF C 15‑100 toujours en vigueur et des tableaux de plus en plus compacts, le branchement interrupteur différentiel doit être carré. Respectez le sens phase/neutre, serrez au couple, choisissez le bon type en fonction de ce qu’il y a derrière, et testez. Ne lésinez pas sur le type A pour les circuits électroniques, même si ça coûte 10 € de plus. Croyez‑moi, une électrisation ne se répare pas avec un devis.

Pour ma part, je recommande un branchement différentiel Legrand 40 A 30 mA de type A en tête de chaque rangée sensible (cuisine, buanderie, bureau). Si vous refaites un tableau entier, adoptez deux rangées en type A minimum, le reste en AC, avec un peigne propre et un test au bouton T à chaque mise en service. Et si vous avez le moindre doute, ouvrez un sujet sur le forum : l’électricité n’aime pas les approximations, mais elle se laisse apprivoiser avec de la méthode.

Et vous, vous avez déjà eu une surprise au moment du test ? Un différentiel qui ne sautait pas ? Racontez‑moi votre pire bourde en commentaire, je suis curieux de voir si vous avez fait pire que mon câblage de 1998.
