🔌 Les 5 commandements du branchement d’une clim split
- Circuit dédié obligatoire : Disjoncteur 16A + différentiel 30mA, rien d’autre dessus.
- Alimentation : Câble R2V 3×2,5 mm² depuis le tableau jusqu’à l’unité intérieure (ou extérieure selon puissance).
- Liaison inter-unités : Câble de commande 1,5 mm², 3 à 6 fils selon modèle — repérage couleur impératif.
- Terre : Raccordement des deux unités au conducteur vert/jaune — aucun compromis là-dessus.
- Notice fabricant : Le bornier change d’une marque à l’autre. Le schéma livré avec la machine fait foi, point.
Vous venez de réceptionner votre climatiseur split et vous fixez le schéma électrique sans savoir par quel bout le prendre ? Le principe est toujours le même mais le diable se cache dans les détails du bornier. Voici comment câbler ça proprement, du compteur jusqu’au groupe extérieur, sans prendre de risque.
Quelle est la norme pour le branchement d’une climatisation ?
La norme NF C 15-100 impose un circuit spécialisé, protégé par un disjoncteur 16A et un interrupteur différentiel 30mA type A ou AC, avec un câble 3×2,5 mm² dédié exclusivement à l’appareil. Pas de raccordement sauvage sur un circuit existant, pas de fiche 16A branchée au petit bonheur : la clim est un équipement fixe qui mérite sa propre ligne au tableau.
Cette norme encadre tout le bazar : protection des personnes, section des conducteurs, type de différentiel. Pour une installation monophasée classique en 2026, retenez que le différentiel 30 mA est la base — impératif — et que le disjoncteur divisionnaire 16A courbe C suffit pour la plupart des splits résidentiels jusqu’à 5 kW. Au-delà, checkez la notice, certaines pompes à chaleur air-air costauds passent en 20A et câble 4 mm².
⚠️ À savoir : La norme évolue. Depuis la mise à jour de 2024, l’obligation du différentiel type F pour les équipements à moteur (dont certaines pompes à chaleur avec variateur) se généralise. Vérifiez la notice de votre unité : si elle embarque un inverter, un type F peut être exigé plutôt qu’un simple type A.
Comment brancher un climatiseur à l’alimentation électrique ?
L’alimentation arrive côté unité intérieure dans la majorité des splits de puissance modérée, via un câble R2V 3×2,5 mm² — phase (marron ou noir) sur la borne L, neutre (bleu) sur N, terre (vert/jaune) sur le plot PE.
Le cheminement complet, étape par étape :
- 🔹 Depuis le tableau électrique : disjoncteur 16A dédié → câble R2V 3G2,5 mm² tiré jusqu’à l’emplacement de l’unité intérieure. Pensez à laisser 50 cm de mou pour bosser confortablement.
- 🔹 Arrivée sur l’unité intérieure : le bornier d’alimentation se trouve derrière le cache façade. Phase sur L, neutre sur N, terre sur la borne repérée ⏚ ou PE. L’unité intérieure intègre souvent un fusible de protection et un contacteur de mise sous tension.
- 🔹 Liaison vers l’unité extérieure : un second câble, celui-ci en 1,5 mm² multi-conducteurs (3, 4 ou 5 fils selon les fonctions), part du bornier « commande » de l’intérieure vers le bornier correspondant de l’extérieure. Chaque fil pilote un organe précis : compresseur, ventilateur, vanne d’inversion de cycle, dégivrage, sondes de température.
- 🔹 Cas des grosses puissances : certains monosplits ≥ 5 kW et la plupart des multisplits reçoivent l’alimentation directement sur l’unité extérieure, et le câble inter-unités remonte ensuite vers le split intérieur. Consultez impérativement la notice.
Les codes couleur du câble de commande
Aucune norme universelle n’existe pour ces fils de liaison basse tension, chaque fabricant fait à sa sauce. Cela dit, voici un repérage courant rencontré sur la plupart des splits résidentiels :
| Couleur | Fonction habituelle |
|---|---|
| Rouge | Ligne commande compresseur |
| Jaune | Commande ventilateur extérieur |
| Orange | Vanne 4 voies / inversion de cycle |
| Blanc ou gris | Signal thermostat / régulation |
| Vert/jaune | Terre (châssis extérieur) |
| Noir | Commun ou retour sonde |
Ce tableau n’est qu’indicatif. Faites toujours correspondre borne à borne en vous calant sur le schéma constructeur livré avec l’appareil. Une inversion compresseur/ventilateur et vous grillez la carte électronique en moins de deux.
Schéma branchement électrique climatisation réversible : le cas du split inverter
Un split réversible inverter reprend exactement la même architecture de câblage qu’un split froid seul, avec un fil supplémentaire dédié à la commande de la vanne 4 voies qui bascule entre mode chaud et mode froid. Le schéma électrique ne change pas dans sa structure fondamentale — seule la logique de commande gère ce fil supplémentaire.
Dans le détail, voici ce qui distingue le câblage d’une clim réversible :
- 🔸 Un conducteur dédié à la vanne d’inversion (souvent orange ou violet selon les marques) relie la carte de l’unité intérieure au bornier extérieur. C’est lui qui commute le cycle thermodynamique.
- 🔸 Les modèles réversibles haut de gamme ajoutent parfois une sonde de température extérieure avec un fil supplémentaire, ou un signal de dégivrage prioritaire qui coupe le ventilateur intérieur.
- 🔸 Le schéma électrique PDF fourni par le fabricant détaille précisément quel fil va sur quelle borne pour chaque mode. Ne vous contentez jamais d’un schéma générique trouvé en ligne pour un modèle différent.
Peut-on brancher une climatisation sur une prise électrique normale ?
Non, la norme NF C 15-100 l’interdit formellement. Un climatiseur split est un équipement fixe, pas un grille-pain. Impossible de le brancher sur une prise standard 16A, même si techniquement la fiche « rentre ».
Plusieurs raisons concrètes à cela, et pas seulement un caprice d’électricien tatillon :
- 🔹 Surcharge du circuit : une prise classique partage généralement sa ligne avec d’autres prises. Une clim tire un courant constant élevé, surtout en été — disjonction garantie ou pire, échauffement des conducteurs.
- 🔹 Absence de protection dédiée : le différentiel 30mA protège la vie mais le disjoncteur divisionnaire n’est pas calibré pour cet usage.
- 🔹 Risque d’arc électrique au niveau de la fiche lors de l’appel de courant du compresseur. Les borniers à vis des unités sont conçus pour ça, pas les broches d’une prise domestique.
- 🔹 Mise à la terre : même si la prise possède une broche de terre, l’équipement doit être relié au châssis extérieur — ce que seul un câblage direct permet en garantissant la continuité.
Rappelons-le : aucun installateur professionnel digne de ce nom ne posera une prise au bout d’un câble 3G2,5 pour y brancher une clim. On câble en dur. Si vous voyez un tuto qui dit le contraire, changez de tuto.

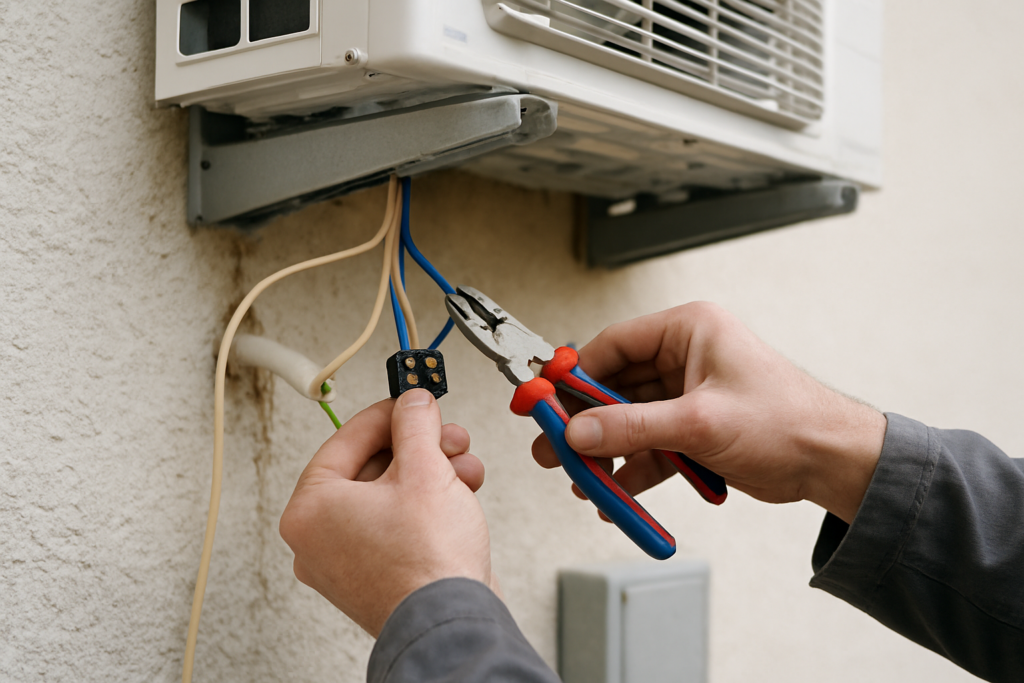

Raccordement et vérifications avant la mise sous tension
Avant d’enclencher le disjoncteur, deux tests indispensables : continuité du conducteur de terre sur les deux unités et contrôle de l’isolement entre phase/neutre et terre.
Procédure simple :
- 🔸 Vérifiez que le fil vert/jaune est bien connecté au châssis de l’unité extérieure et au bornier PE de l’intérieure.
- 🔸 Contrôlez l’absence de court-circuit entre chaque paire de conducteurs avec un multimètre (position ohmmètre ou testeur de continuité).
- 🔸 Serrez fermement chaque vis de bornier : une connexion lâche, c’est un échauffement localisé qui peut faire fondre le bornier.
- 🔸 Assurez-vous que le câble de liaison inter-unités n’est pas pincé dans le passage mural et qu’il chemine séparé de la liaison frigorifique pour éviter les transferts thermiques.
Schéma installation climatisation maison : l’alimentation depuis le tableau électrique
Le cheminement complet depuis le compteur obéit à une logique immuable : le disjoncteur de branchement alimente les borniers de répartition du tableau, qui distribuent le courant vers l’interrupteur différentiel 30 mA, puis vers le disjoncteur divisionnaire 16A dédié à la ligne clim. De là part le câble 3×2,5 mm² qui file directement vers l’unité intérieure (ou extérieure).
En pratique, ce schéma se résume ainsi :
- 🔹 Disjoncteur de branchement → bornier de répartition phase/neutre
- 🔹 Bornier → interrupteur différentiel 30 mA (type A, AC ou F selon la notice)
- 🔹 Interrupteur différentiel → disjoncteur divisionnaire 16A courbe C
- 🔹 Disjoncteur 16A → câble 3G2,5 mm² R2V → unité clim
- 🔹 Ne pas oublier le peigne de raccordement entre le différentiel et le disjoncteur, et un dispositif de coupure omnipolaire accessible pour la maintenance
Pour une installation multi split (une unité extérieure pour plusieurs intérieures), le schéma d’alimentation électrique change légèrement : l’alimentation arrive presque toujours sur l’unité extérieure, et des câbles de commande séparés partent vers chaque unité intérieure. La notice Technibel d’un multi split 3 pièces, par exemple, détaille le câblage pour chaque pièce (A, B, C) avec un bornier dédié et des sections de câble variables selon la longueur de liaison.
✨ Mon verdict
En trente ans de bricolage, j’ai vu assez de tableaux électriques bricolés pour le dire franchement : le branchement d’un climatiseur split, c’est simple dans le principe mais impitoyable dans l’exécution.
Premier point — le circuit dédié : ne transigez pas là-dessus. Une ligne protégée par un 16A, un différentiel 30mA conforme au type exigé par votre machine, et un câble R2V 3×2,5 mm². Pas de prise, pas de bricolage en T sur un circuit existant.
Deuxième point — respectez le schéma constructeur. Les couleurs standard que j’ai données dans cet article sont une béquille, pas une bible. Chaque marque a son propre bornier : LG n’est pas câblé comme Daikin, et Mitsubishi Electric a ses propres codes. Un mauvais fil sur la mauvaise borne et c’est la carte électronique qui fume — je parle d’expérience.
Troisième point — la mise à la terre n’est pas optionnelle. Les deux unités doivent être reliées à la terre, et le contrôle de continuité avant mise sous tension prend trois minutes avec un multimètre. C’est le genre de vérification qui distingue une installation propre d’un futur sinistre.
Si vous avez déjà réalisé une installation, partagez votre retour en commentaire : quelle difficulté avez-vous rencontrée sur le bornier de liaison ? Et si vous avez testé les bornes rapides « sans outil » des splits récents, dites-moi ce que vous en pensez — perso, j’ai toujours préféré un bon vieux serrage à vis.
