Comment changer un fusible sur un tableau électrique Hager : le guide pas à pas

Comment savoir si un fusible de tableau électrique Hager est mort ?

Un fusible Hager est mort quand la pastille rouge du témoin de fusion a disparu, ou, sur les modèles sans témoin, quand le multimètre n’affiche aucune continuité (bip ou résistance infinie). C’est la seule règle fiable — tout le reste, c’est du bricolage approximatif.

Sur un tableau Hager un peu ancien, chaque porte‑fusible possède un petit voyant rouge (la pastille). Si le fusible a fondu, la pastille est éjectée ou invisible. Pas de pastille ? C’est que le circuit est mort. Simple.

Si votre tableau est plus rustique (sans voyant), il faut sortir le multimètre. Positionnez‑le en mode continuité (le symbole « sonore ») et placez les pointes de touche de part et d’autre du fusible, une fois celui‑ci extrait. Pas de bip = fusible grillé. Vous pouvez aussi mesurer la résistance : un bon fusible affiche 0 Ω, un fusible fondu donne un circuit ouvert (OL).

Un conseil de vieux bricoleur : testez toujours le fusible hors circuit. Certains novices posent les pointes directement dans le porte‑fusible encore alimenté — c’est le meilleur moyen de flinguer le multimètre ou de prendre une châtaigne. Démontez la cartouche d’abord.

Changer un fusible soi‑même sur un tableau Hager : à votre portée ou pas ?

Oui, changer un fusible sur un tableau Hager est à la portée de n’importe quel bricoleur qui respecte deux règles : couper l’alimentation générale et utiliser un outillage isolé. Pas besoin d’être électricien, juste d’avoir un minimum de jugeote.

Je le dis souvent sur les forums : remplacer un fusible, c’est l’équivalent électrique de changer un joint de robinet. Pas de diplôme requis, juste de la méthode. En revanche, si vous envisagez de remplacer le porte‑fusible entier par un disjoncteur (ce que je recommande à terme), là, faites appel à un pro — surtout si vous voulez rester aux normes NF C 15‑100.

Les erreurs classiques ? Remettre un fusible d’ampérage supérieur « pour être tranquille ». Non, non et non. Un fusible 10 A protège un circuit calibré pour 10 A. Mettre du 16 A, c’est risquer de cuire les fils avant que la protection ne saute. Autre bourde : remplacer un fusible temporisé (T) par un rapide (F) sur un circuit à fort appel de courant (moteur, électrovanne) — le fusible claquera au démarrage.

Bref, si vous savez lire une inscription et tourner un tournevis, vous pouvez le faire. Sinon, coupez le général et appelez un voisin compétent.

Les étapes concrètes pour changer (ou remplacer) un fusible sur un tableau Hager

On va droit au but : vous allez couper le jus, ouvrir le coffre, retirer le porte‑fusible, insérer la cartouche neuve, refermer et tester. Voici le déroulé pas à pas, sans fioritures.

1. Coupez l’alimentation générale

Basculez le disjoncteur principal (souvent 500 mA ou 650 mA en tête de tableau). Vérifiez avec un multimètre ou un VAT (vérificateur d’absence de tension) que plus rien n’arrive sur le circuit concerné. On ne fait pas confiance à un interrupteur : on mesure.

2. Ouvrez le coffret Hager

Sur la plupart des tableaux Hager, le couvercle est fixé par 4 vis (parfois 2) à dévisser avec un tournevis isolé. Certains modèles anciens possèdent un capot clipsé : un léger effet de levier avec un tournevis plat et il vient. Ne forcez pas comme un bourrin, le plastique vieillit mal.

3. Identifiez le porte‑fusible défectueux

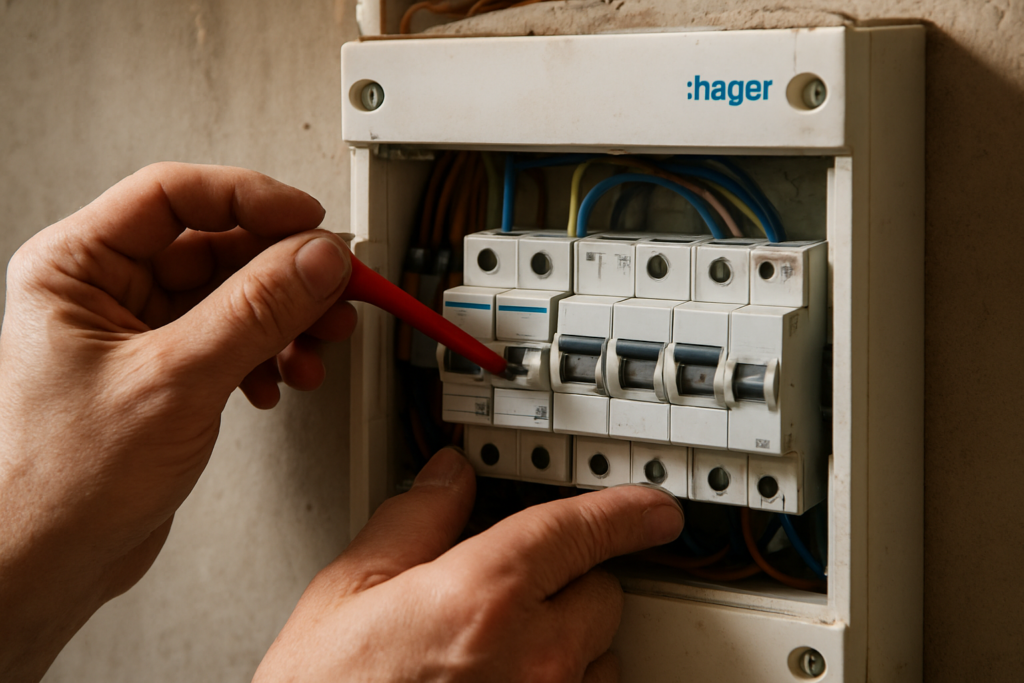

Si votre tableau Hager est équipé de fusibles à témoin de fusion, cherchez la pastille rouge absente (photo en tête d’article). Sinon, consultez l’étiquette de repérage (souvent collée à l’intérieur du couvercle) pour savoir quel circuit est concerné, et testez chaque fusible au multimètre comme expliqué plus haut.

4. Retirez le fusible grillé

Les tableaux Hager utilisent principalement des fusibles à cartouche avec un système baïonnette : il suffit d’enfoncer légèrement le porte‑fusible et de tourner d’un quart de tour dans le sens inverse des aiguilles d’une montre, puis de tirer vers vous. Sur quelques modèles, le porte‑fusible se déclipe comme un tiroir. Si ça résiste, ne forcez pas : vérifiez qu’il n’y a pas de vis de blocage.

Une fois le porte‑fusible en main, sortez la cartouche morte. Notez son ampérage (ex : 10 A, 16 A) et son type (F ou T) avant de la jeter.

5. Choisissez le bon fusible de remplacement

Même ampérage, même tension (230 V), même type. Un fusible « gl » (usage domestique) standard fait l’affaire. Pour un circuit d’éclairage, un calibre 10 A est courant ; pour des prises, du 16 A ; pour un chauffe‑eau, souvent du 20 A. Ne vous fiez pas à la taille de la cartouche, lisez l’inscription.

• Fusible rapide (F) : pour les circuits sans pointe de courant (éclairage, prises classiques).
• Fusible temporisé (T) : pour les moteurs, pompes, ballasts, appareils avec un appel de courant au démarrage. Si vous mettez un rapide, il sautera à chaque mise sous tension.

Un petit mot sur les calibres : jamais de 32 A dans un circuit prévu pour 10 A. Le jour où vous surchargez, ce sont les fils qui chauffent avant que le fusible ne bronche.

6. Installez le nouveau fusible et refermez

Insérez la cartouche neuve dans le porte‑fusible, remettez le porte‑fusible en place (poussez et tournez dans le sens horaire), revissez le couvercle du tableau, puis réenclenchez le disjoncteur général.

7. Testez le circuit

Allumez les appareils alimentés par le circuit ou mesurez la tension aux bornes d’une prise avec un multimètre. Si le nouveau fusible saute immédiatement, c’est qu’il y a un court‑circuit ou une surcharge. Coupez tout de suite le général et cherchez le défaut avant de réessayer.

Tableau Hager ancien vs récent : ce qui change pour le changement de fusible

Sur un tableau Hager récent, vous ne trouverez probablement pas de fusible du tout. La quasi‑totalité des installations neuves ou rénovées depuis 2000 utilisent des disjoncteurs modulaires. Mais certains tableaux « récents » conservent un ou deux circuits protégés par fusibles (souvent l’éclairage extérieur ou un vieux chauffe‑eau).

Si votre tableau est tout en disjoncteurs Hager, la procédure « changer un fusible » n’a plus de sens : il suffit de réarmer la manette tombée (position basse avec un petit point jaune apparent). En revanche, si vous avez un mixte, les fusibles se manipulent comme sur un ancien tableau, mais le coffret est plus moderne, avec des caches clipsables et des borniers bien rangés. L’ouverture se fait souvent par un accès en façade, sans démonter tout le couvercle.

Dans tous les cas, la règle d’or reste la même : même ampérage, même type. Ne remplacez pas un fusible par un disjoncteur sans refaire le câblage avec un professionnel — j’en parle plus bas.

Décrypter les symboles de votre tableau électrique Hager

Les symboles sur un tableau Hager vous indiquent immédiatement l’ampérage, le type de protection et le circuit associé. Apprendre à les lire, c’est gagner du temps quand un fusible saute à 22 h en hiver.

Sur une étiquette ou directement sur le porte‑fusible, vous verrez :

• Un chiffre suivi de « A » : l’ampérage (10 A, 16 A, 20 A…).
• La mention « 230 V » ou « 400 V » pour les circuits triphasés.
• Un pictogramme de témoin : petit cercle avec un trait, représentant la pastille rouge. Hager aime bien ce symbole pour dire « regardez si le voyant est absent ».
• Un sigle « T » ou « F » pour le type de courbe de fusion.
• Une référence de circuit (ex : « Prise salon », « Chauffe‑eau ») écrite à la main ou sur un schéma à l’intérieur du couvercle.

Si votre tableau est ancien, vous trouverez parfois un petit schéma collé : un plan des rangées avec des numéros. C’est la notice d’origine Hager. Perdue ? Allez sur particuliers.hager.com, rubrique assistance, vous y téléchargerez le schéma correspondant à votre modèle.

Et si vous remplaciez le fusible par un disjoncteur sur un tableau Hager ?

Oui, remplacer un vieux porte‑fusible par un disjoncteur est une excellente idée de modernisation, mais ce n’est plus du simple bricolage. Je le conseille dès qu’on a un tableau qui date d’avant 1990. Finis les stocks de cartouches, fini le doute sur le type — un simple levier à réarmer, c’est plus pratique et plus sûr.

Regardez cette vidéo qui montre comment installer un disjoncteur Hager sur un rail. Même si elle parle d’ajouter un module, le principe est le même pour remplacer un porte‑fusible :

Attention : passer d’un fusible à un disjoncteur modifie la protection et le câblage. Il faut respecter le calibre approprié, le pouvoir de coupure (généralement 6 kA en domestique), et surtout rester conforme à la norme NF C 15‑100 qui l’impose pour les circuits neufs. Si vous ne maîtrisez pas, confiez l’opération à un électricien — le coût d’un module Hager est dérisoire (environ 15 €), la main‑d’œuvre ne devrait pas vous ruiner.

D’ailleurs, certains tableaux Hager très anciens utilisent des porte‑fusibles à broches (pas seulement des baïonnettes). Dans ce cas, le remplacement par disjoncteur demande une adaptation du peigne de raccordement. Un pro le fera en 30 minutes.

Ce que vous ne trouverez pas dans les notices : mes astuces de vieux menuisier

L’expérience de terrain vaut tous les manuels. Voici trois trucs qu’on apprend en dépannant à 23 h un soir de tempête.

• 🧲 Ayez toujours un stock de fusibles de rechange dans le tableau : un petit sachet scotché à l’intérieur du coffret avec les calibres de votre installation. Hager vendait des kits de rechange.
• 🔧 Si le porte‑fusible est dur à manipuler, c’est souvent parce que le plastique a chauffé. Dans ce cas, coupez le général et remplacez le porte‑fusible entier (réf. Hager pièce détachée), ou passez au disjoncteur.
• 💡 Ne testez jamais un circuit de chauffe‑eau en pleine nuit avec un multimètre bas de gamme. Les pointes fines glissent, le risque d’arc est réel. Utilisez un VAT et des gants isolants.
