En résumé – le schéma en un clin d’œil
- Terre : fil vert/jaune de la plaque → borne terre du tableau (direct).
- Neutre : fils bleu + gris de la plaque → jumelés sur le neutre du mur (bleu).
- Phase : fils marron + noir de la plaque → jumelés sur la phase du mur (rouge, marron ou autre sauf bleu/vert-jaune).
- Connecteurs : privilégiez des bornes à levier type Wago plutôt que des dominos à vis.
- Protection : circuit dédié avec disjoncteur 16 A ou 20 A, section de câble 2,5 mm² minimum.
- Sécurité : en cas de doute sur votre installation, faites venir un électricien qualifié.
Vous sortez la plaque à induction Brandt du carton, et vous tombez sur ce câble à 5 fils. Trois couleurs au mur, cinq dans la main… Pas de panique, c’est normal, et la solution tient en cinq minutes quand on a les bonnes correspondances. Je vous livre le schéma exact, les astuces d’atelier et les pièges à éviter pour que votre plaque fonctionne sans disjoncter.
Pourquoi votre plaque à induction Brandt possède 5 fils ?
La réponse est simple : Brandt conçoit ses plaques pour tout le marché européen. Chez nous, le courant domestique est en monophasé 230 V, mais chez nos voisins allemands, belges ou scandinaves, il est courant d’avoir du triphasé 400 V à la maison. Un câble à 5 conducteurs permet de répartir la puissance sur plusieurs phases si on a besoin, sans changer l’électronique.
Sur une plaque Brandt, les cinq fils correspondent à :
- 1 conducteur de terre : vert/jaune
- 2 conducteurs pour le neutre : bleu et gris
- 2 conducteurs pour la phase : marron et noir
En France, votre prise murale n’a que 3 fils : une terre, un neutre et une phase (parfois du rouge, du marron, du noir selon l’âge de l’installation). Il suffit de regrouper les paires pour les adapter au réseau monophasé.
Comment raccorder un câble 5 fils sur une installation monophasée ?

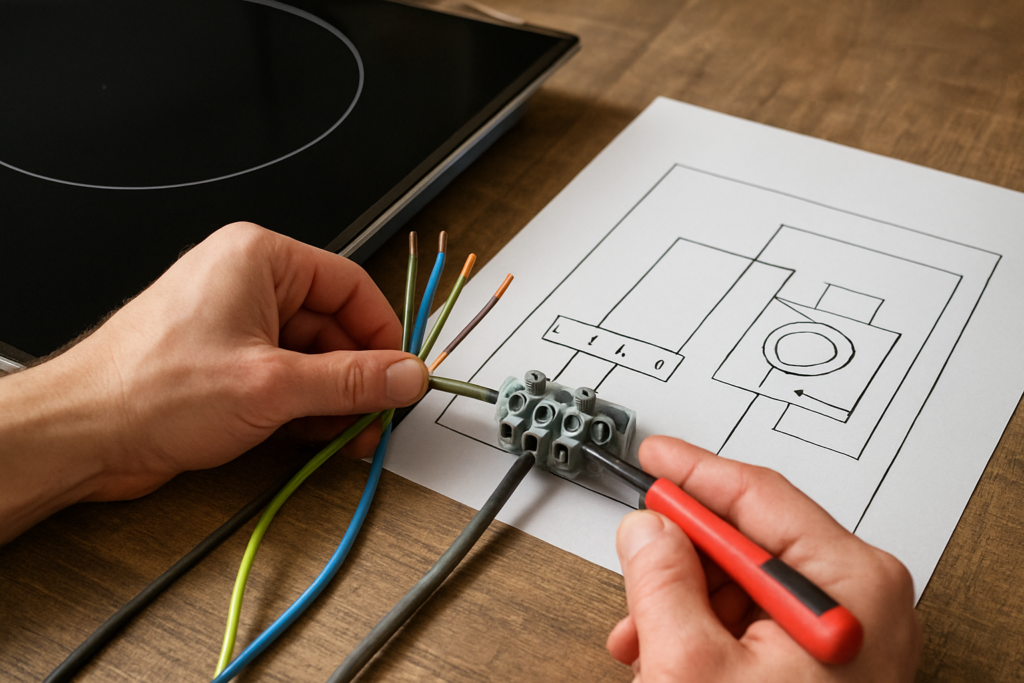

Le branchement consiste à jumeler les fils de la plaque pour ne former que trois points : terre, neutre et phase. Voici le geste, étape par étape.

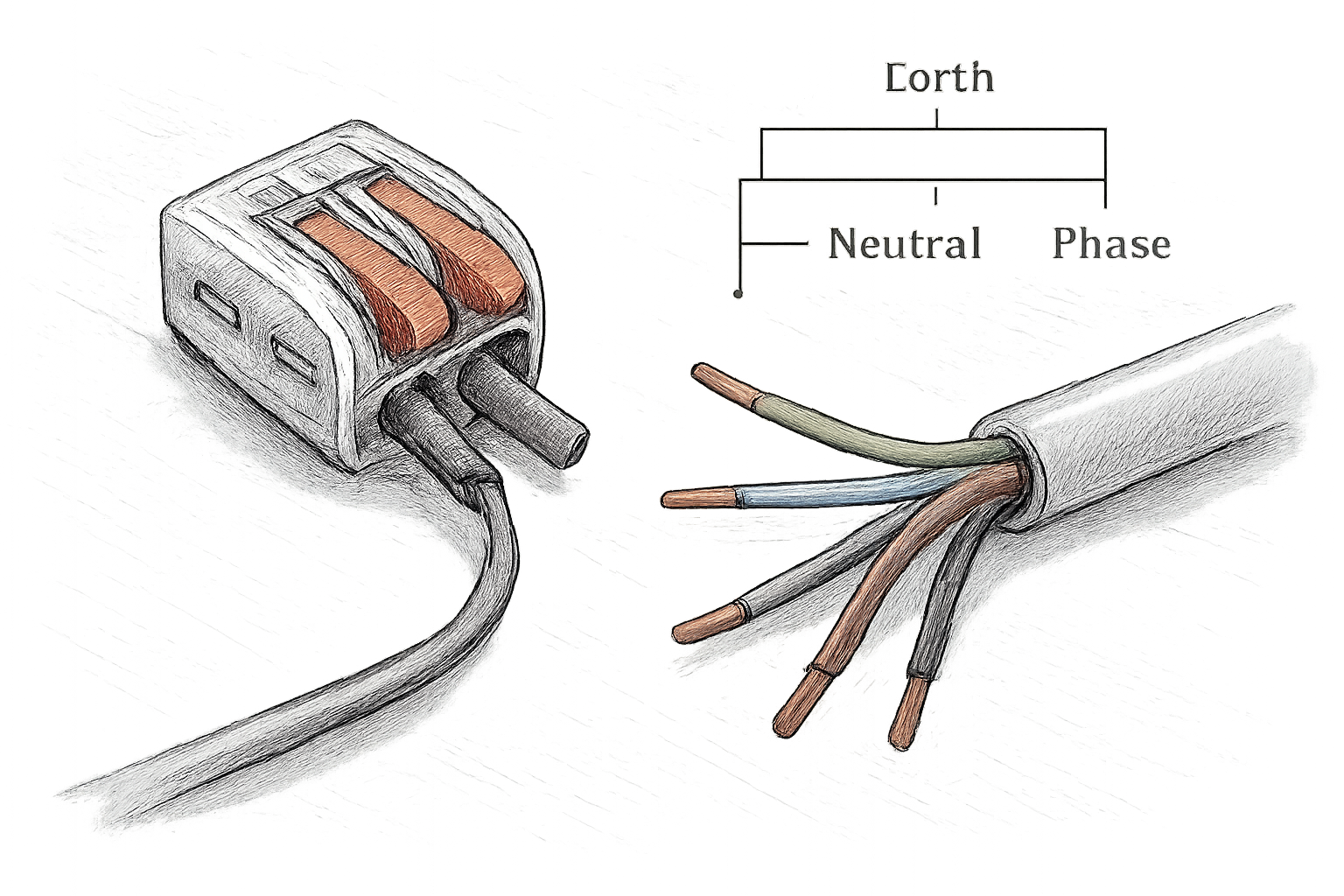

Le schéma de câblage en bref
- 🔌 Terre : fil vert/jaune de la plaque → borne terre du domino (ou directement sur la terre du tableau).
- 🔵 Neutre : on réunit le fil bleu et le fil gris de la plaque et on les relie ensemble au fil bleu (neutre) du mur.
- 🟤 Phase : on réunit le fil marron et le fil noir de la plaque et on les relie au fil de phase (rouge, marron, noir) du mur.
Les outils et le matériel
- Un tournevis isolé (plat ou cruciforme selon le bornier).
- Une pince à dénuder.
- Des connecteurs automatiques à levier (modèle 2 entrées pour jumeler les paires, puis un 3 entrées pour raccorder le trio au fil du mur). J’insiste : laissez tomber les dominos à vis, je vous expliquerai pourquoi.
- Un multimètre ou un VAT (vérificateur d’absence de tension) pour confirmer que le courant est bien coupé.
La procédure en toute sécurité
- Coupez le courant général et vérifiez l’absence de tension au niveau du câble mural. Ne faites jamais l’impasse sur cette vérification.
- Dénudez proprement les 5 fils de la plaque sur environ 10-12 mm, de même pour les 3 fils qui sortent du mur.
- Prenez deux connecteurs à levier à 2 entrées :
- Dans le premier, insérez les fils bleu et gris de la plaque.
- Dans le second, insérez les fils marron et noir.
- Branchez le fil de phase du mur (rouge/marron) dans le second connecteur, et le fil neutre du mur (bleu) dans le premier. Vous avez ainsi le groupement des paires directement sur la ligne dédiée.
- Le fil vert/jaune de la plaque se raccorde directement à la borne de terre du mur (souvent un domino ou une barrette de terre).
- Refermez bien tous les leviers, donnez un petit coup de tire pour vérifier que rien ne bouge, puis remettez le courant.
⚠️ Astuce de pro : Si votre plaque est équipée d’un bornier directement sur l’appareil (et pas d’un câble pré-câblé), reportez-vous au schéma gravé près du bornier. Certains modèles Brandt ont des ponts internes ; dans ce cas, il suffit de brancher le neutre et la phase sur les bornes marquées N et L, sans rien jumeler. Vérifiez toujours la notice livrée avec le modèle exact.
Tableau de correspondance des couleurs (à garder sous les yeux)
Voici la synthèse qui m’évite de devoir réfléchir à 7 h du matin avant le café. Imprimez-la ou épinglez-la près de votre tableau.
| Fil de la plaque Brandt | Fonction en monophasé | Fil du mur à raccorder |
|---|---|---|
| Vert / jaune | Terre | Fil terre (vert / jaune) |
| Bleu + Gris | Neutre | Fil neutre (bleu) |
| Marron + Noir | Phase | Fil de phase (rouge, marron, noir…) |
Les obligations électriques à respecter (norme NF C 15-100)
La norme est claire : une plaque à induction encastrable doit être alimentée par un circuit dédié, protégé par un disjoncteur adapté et avec une section de câble suffisante. Ne greffez pas la plaque sur le circuit des prises de la cuisine, c’est la catastrophe assurée.
- 🔌 Disjoncteur : 16 A ou 20 A pour les puissances modérées, 32 A si la notice de la plaque l’exige (c’est souvent le cas pour les grosses plaques 4 feux avec booster). Vérifiez l’étiquette signalétique collée sur l’appareil.
- ⚡ Section des conducteurs : 2,5 mm² minimum pour une ligne 16/20 A, 6 mm² recommandé si vous tirez une nouvelle ligne pour une plaque puissante. En rénovation, ne faites pas l’économie de 50 cm de câble.
- 🛡️ Protection différentielle : le circuit doit être couvert par un interrupteur différentiel 30 mA, comme le reste de l’habitation.
- 🚫 Aucune prise classique 16 A : une plaque à induction ne se branche pas sur une simple prise de courant. Utilisez une sortie de câble ou une prise 32 A renforcée.
Si votre disjoncteur actuel est un 20 A et que le câble fait 2,5 mm², ne montez pas à 32 A sans remplacer le câble. Un fil de section insuffisante chauffe, et avec l’induction qui peut pomper 7 kW au démarrage, le risque d’incendie est réel.
Erreurs fréquentes qui font disjoncter (et comment les éviter)
Chez moi, j’ai vu passer tous les cas sur les forums. Voici les trois pannes qui reviennent à chaque fois qu’un bricoleur du dimanche joue du tournevis sans schéma.
- Inversion phase/terre : si vous reliez accidentellement le fil noir (phase) au vert/jaune (terre), le différentiel 30 mA sautera immédiatement. Ce n’est pas un caprice, c’est une protection.
- Mauvais serrage : un domino à vis mal serré crée des micro-arcs. Résultat : la plaque s’allume, bipe, puis s’éteint ou affiche un code erreur Brandt. Passez aux connecteurs à levier, le serrage est constant et ne se desserre pas avec les vibrations.
- Utilisation d’une prise standard 16 A : la plaque tire plus de courant que la prise ne peut en supporter. Le disjoncteur peut sauter après quelques minutes de cuisson, ou pire, les contacts fondent. Une prise 32 A ou une sortie de câble directe est obligatoire.
Un dernier mot sur le circuit : même si vous avez un disjoncteur 20 A, ne partagez pas la ligne avec un four ou un lave-vaisselle. La norme impose un circuit dédié, et pour une bonne raison : la puissance cumulée fait tout sauter en plein repas.
Faut-il appeler un électricien ?
Je ne vais pas vous mentir : sur une installation ancienne, avec un tableau sans différentiel, des fils de 1,5 mm² ou des couleurs non normées, le plus sage est de confier le branchement à un pro. Un électricien vous facturera entre 80 et 150 € pour raccorder proprement la ligne et vérifier la mise à la terre. C’est moins cher qu’un sinistre.
Si votre tableau est aux normes, que vous avez déjà un câble 3G2,5 ou 3G6 mm² qui arrive derrière le meuble et que vous maîtrisez les précautions de base, vous pouvez le faire vous-même. Mais dans le doute, ne prenez pas de risque.
✨ Mon verdict
Le câble 5 fils des plaques Brandt, c’est le même principe que les roues de secours galette : on s’en sert parce que c’est polyvalent, mais on l’adapte à notre route. Avec ce schéma, vous branchez votre induction en respectant les couleurs et sans bricoler au hasard.
Rappelez-vous les trois points incontournables : 1) jumelez bleu/gris sur le neutre, marron/noir sur la phase, et le vert/jaune à la terre. 2) Utilisez des connecteurs automatiques, pas des vieux dominos. 3) Vérifiez que votre ligne est protégée par un disjoncteur de 16 ou 20 A (voire 32 A selon la plaque) et une section de câble d’au moins 2,5 mm².
Je le répète parce que c’est la base : ne branchez jamais une plaque encastrable sur une prise standard 16 A, c’est dangereux. Et si votre installation a plus de 20 ans, offrez-vous une vérification par un électricien avant de bricoler.
Si ce guide vous a éclairé, partagez-le dans votre atelier ou sur les forums, et dites-moi en commentaire : votre plaque, c’est un modèle 5 fils ou 4 fils ? Il y a toujours une astuce sournoise à découvrir.
