🔌 Fusible de prise de courant – l’essentiel à savoir en 2026
Le fusible de prise de courant est un petit élément de sécurité à usage unique qui protège votre installation électrique contre les surintensités. Voici les points clés :
- 🔹 Calibres domestiques : 10 A ou 16 A (parfois 20 A pour certaines cuisines), selon norme NF C 15‑100.
- 🔹 Dimensions des cartouches : 8,5 × 23 mm pour 10 A, 10,3 × 25,8 mm pour 16 A.
- 🔹 Protection : il fond en cas de surcharge ou court‑circuit, coupant le courant et évitant l’échauffement des fils.
- 🔹 Emplacement : dans un porte‑fusible au tableau électrique, en aval du disjoncteur différentiel.
- 🔹 Usage unique : une fois grillé, il doit être remplacé. Moins pratique qu’un disjoncteur, mais économique et fiable.
- 🔹 Conformité 2026 : toute installation neuve exige des disjoncteurs, mais les fusibles restent tolérés sur les tableaux existants stables.
Un fusible de prise électrique, c’est quoi exactement ?

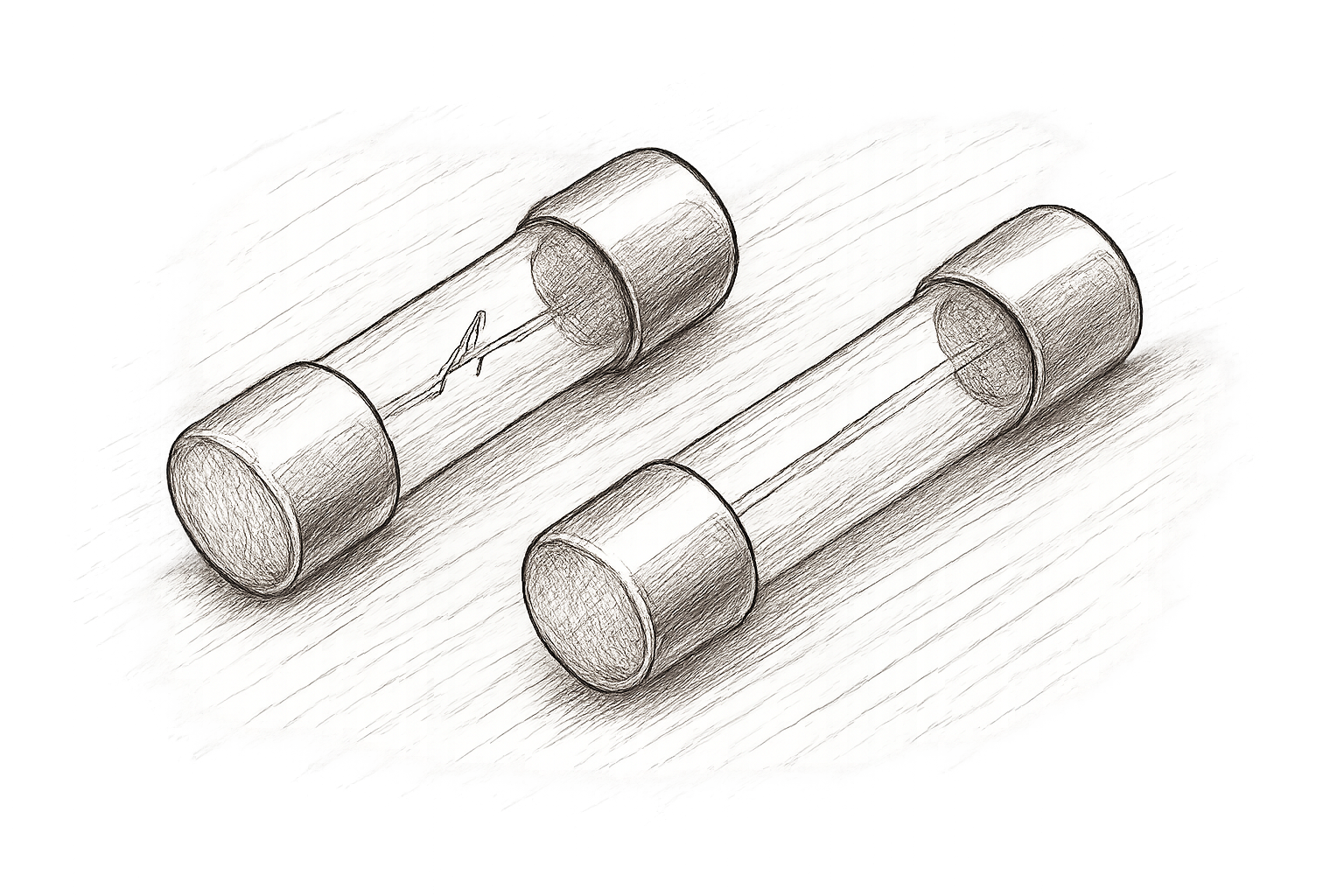

C’est une cartouche métallique qui coupe le courant quand l’intensité dépasse sa valeur nominale. Installé dans un porte‑fusible au tableau, il protège un circuit de prises (jusqu’à 8 prises sur un 16 A). Contrairement à un disjoncteur, il ne se réarme pas : il fond, point barre. C’est un dispositif thermique simple, efficace et très répandu dans les vieilles maisons que je rénove.
La norme NF C 15‑100 autorise un fusible de 16 A pour un circuit de 8 prises de courant, ou jusqu’à 12 prises avec un calibre 20 A. Ces valeurs ne sont pas au hasard : elles évitent que les conducteurs chauffent trop et déclenchent un incendie. Si vous bricolez dans l’ancien, vous croiserez souvent des cartouches 10 A (petites dimensions 8,5 × 23 mm) ou 16 A (10,3 × 25,8 mm).
Comment savoir si le fusible de ma prise est grillé ?

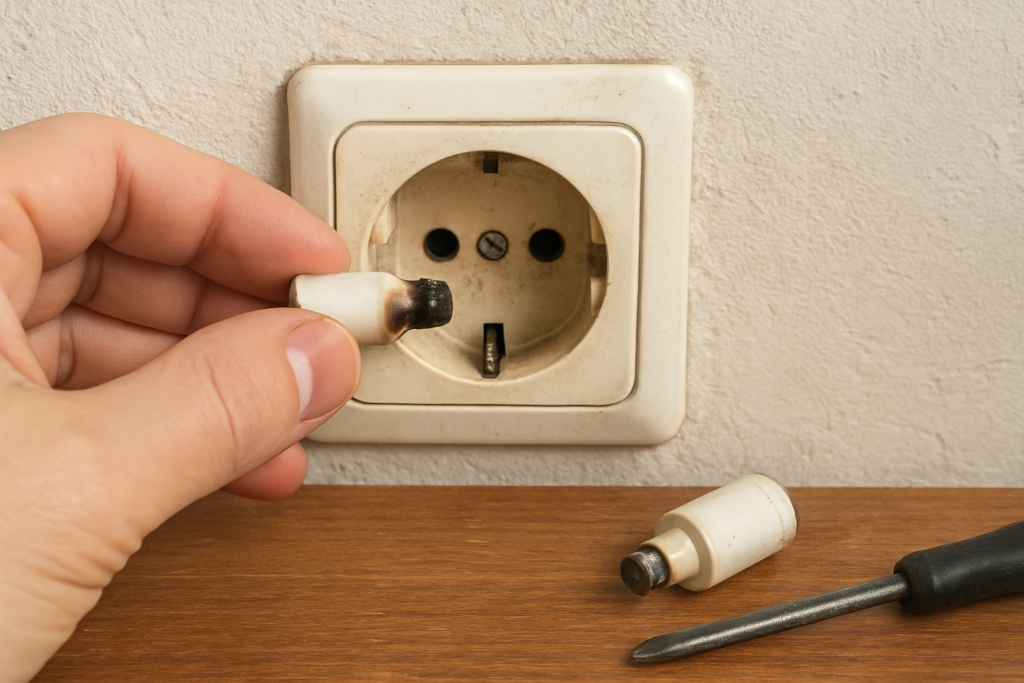

Un fusible est mort quand le filament intérieur est rompu ou que la pastille de témoin a fondu. Votre prise ne donne plus de courant, le circuit est muet : c’est le suspect numéro 1.
Les signes qui ne trompent pas
- 🔸 La prise est soudainement inopérante, sans avoir déclenché le disjoncteur général.
- 🔸 Vous observez une petite tache sombre sur la pastille du fusible (le témoin de fusion).
- 🔸 Au testeur de continuité, la cartouche ne laisse plus passer le courant.
Si plusieurs prises du même circuit ne fonctionnent plus, regardez d’abord le porte‑fusible correspondant dans le tableau. Un fusible grillé peut aussi être la conséquence d’un court‑jus dans un appareil branché. Débranchez tout avant de remplacer la cartouche, sinon vous risquez de griller la neuve dans la minute.
Petite astuce de vieux chêne : quand le fusible a sauté à cause d’une surcharge (trop d’appareils puissants en même temps), posez‑vous la question de rééquilibrer le circuit. Sinon, vous allez remplacer des cartouches comme des petits pains.
Quel fusible pour une prise de courant ?
Le calibre dépend du circuit protégé : 16 A pour un circuit classique de 8 prises, 20 A pour jusqu’à 12 prises (cuisine, atelier) et exceptionnellement 10 A dans les très anciennes installations. Pour savoir exactement ce que vous avez, ouvrez le porte‑fusible et lisez l’inscription sur la cartouche, ou mesurez‑la.
| Calibre | Dimensions cartouche | Usage typique |
|---|---|---|
| 10 A | 8,5 × 23 mm | Vieilles prises, petits circuits |
| 16 A | 10,3 × 25,8 mm | Circuit prises standard (8 max) |
| 20 A | Souvent 10×25,8 mm | Cuisine ou buanderie (jusqu’à 12 prises) |
Si vous remplacez un fusible, ne mettez jamais un calibre plus gros que celui prévu. Un 20 A à la place d’un 16 A fera fondre les fils avant de sauter. J’ai vu trop de tableaux “rafistolés” avec du fil de cuivre ou des calibres inadaptés. C’est dangereux, et un coup de malchance suffit pour un incendie.
Pour les appareils électroménagers gourmands (lave‑linge, lave‑vaisselle, plaques de cuisson), ils doivent avoir leur propre circuit dédié avec son propre disjoncteur (ou porte‑fusible) au tableau. Ainsi, un fusible pour prises ne protège que les prises “confort”.
Prises de courant ne fonctionnent plus, mais le fusible est OK – pourquoi ?
Si le fusible est intact mais que la prise reste muette, le problème vient souvent du disjoncteur différentiel en amont, d’un câblage endommagé ou d’une prise défectueuse. J’entends cette question toutes les semaines sur les forums.
Procédez par élimination :
- 🔸 Vérifiez si le disjoncteur général ou le disjoncteur différentiel a déclenché (parfois juste après le fusible, et on l’oublie).
- 🔸 Testez la tension en amont du fusible avec un multimètre ou un testeur de tension.
- 🔸 Examinez la prise elle‑même : traces de brûlures, plastique fondu, odeur de cramé.
- 🔸 Contrôlez les connexions dans la prise : un fil desserré peut couper le courant sans toucher au fusible.
- 🔸 Si le circuit comporte plusieurs prises, une seule peut être HS à cause d’une rupture interne du cuivre.
Sur les vieux tableaux, il n’est pas rare que le fusible semble bon à l’œil, mais que la continuité soit coupée à l’intérieur, invisible. Vous changez la cartouche par acquit de conscience, et parfois ça règle le mystère.
Remplacer un fusible ou passer au disjoncteur ?
Changer un fusible grillé prend 2 minutes, mais si vous en avez marre de bricoler, la conversion vers un disjoncteur réarmable est la solution moderne. Voyons comment faire, et dans quels cas ça vaut le coup.
Comment retirer un fusible sur un tableau électrique
- 1️⃣ Coupez le courant au disjoncteur général (et vérifiez l’absence de tension sur le circuit).
- 2️⃣ Repérez le porte‑fusible concerné, déverrouillez le capot, retirez la cartouche usagée.
- 3️⃣ Insérez la cartouche neuve du même calibre et aux mêmes dimensions, refermez le porte‑fusible.
- 4️⃣ Remettez le courant, testez la prise.
Utilisez des cartouches avec témoin de fusion (pastille rouge qui noircit quand le fusible a sauté). Ça évite de démonter pour rien.
Quand opter pour un disjoncteur
Le disjoncteur se réarme en un clic, ne nécessite pas de stock de rechange et répond aux normes actuelles. Depuis plusieurs années, la NF C 15‑100 impose des disjoncteurs dans les installations neuves ou rénovées. Vous pouvez moderniser un ancien tableau en remplaçant le porte‑fusible par un disjoncteur modulaire du même calibre (16A, 20A…), à condition de respecter le schéma de câblage et la protection différentielle en tête.
Beaucoup d’électriciens recommandent de profiter d’une rénovation pour basculer tout le tableau en disjoncteurs. C’est plus pratique au quotidien, et ça fait grimper la valeur du logement.
Sécurité et conformité : les règles de base
Le fusible seul ne protège pas des défauts à la terre ; il doit impérativement être associé à un interrupteur différentiel 30 mA en amont. C’est le duo gagnant : le différentiel sauve les personnes, le fusible protège les câbles.
Points réglementaires en 2026 :
- 🔸 Le calibre du fusible doit correspondre à la section des fils (ex. : 1,5 mm² pour 10 A, 2,5 mm² pour 16 A ou 20 A).
- 🔸 Chaque circuit spécialisé (four, lave‑linge) doit avoir sa propre protection.
- 🔸 Les porte‑fusibles doivent être installés dans un tableau fermé, hors de portée des enfants.
- 🔸 Aucun fil de cuivre étranger ne doit remplacer un fusible (j’insiste).
Un petit mot sur le “fusible compteur électrique” : on parle parfois du disjoncteur de branchement situé juste après le compteur Linky. Ce n’est pas un fusible classique ; c’est un organe de coupure générale calibré par Enedis. Il ne concerne pas le circuit de vos prises.
✨ Mon verdict
Le fusible de prise de courant, c’est un peu le gardien silencieux. Il fait le job sans chichis, mais il demande un minimum d’attention. Voici les 4 points à retenir :
1️⃣ Un fusible grillé, ça se détecte vite : filament coupé, témoin cramé, prise sans vie. Le remplacement est immédiat et peu coûteux, à condition d’avoir une cartouche de rechange du bon calibre sous la main.
2️⃣ Respectez toujours le calibre d’origine. Monter plus gros, c’est jouer avec le feu – littéralement. Une cartouche de 16 A ne se remplace pas par un bout de fil de cuivre ni par un 20 A.
3️⃣ Modernisez si vous rénovez. Passer au disjoncteur simplifie la vie, améliore la sécurité et met le tableau aux normes actuelles. L’investissement est modeste et se fait en une après‑midi pour un bricoleur averti.
4️⃣ Un fusible ne fait pas tout. Sans interrupteur différentiel, la protection des personnes est incomplète. Vérifiez toujours le schéma électrique complet.
